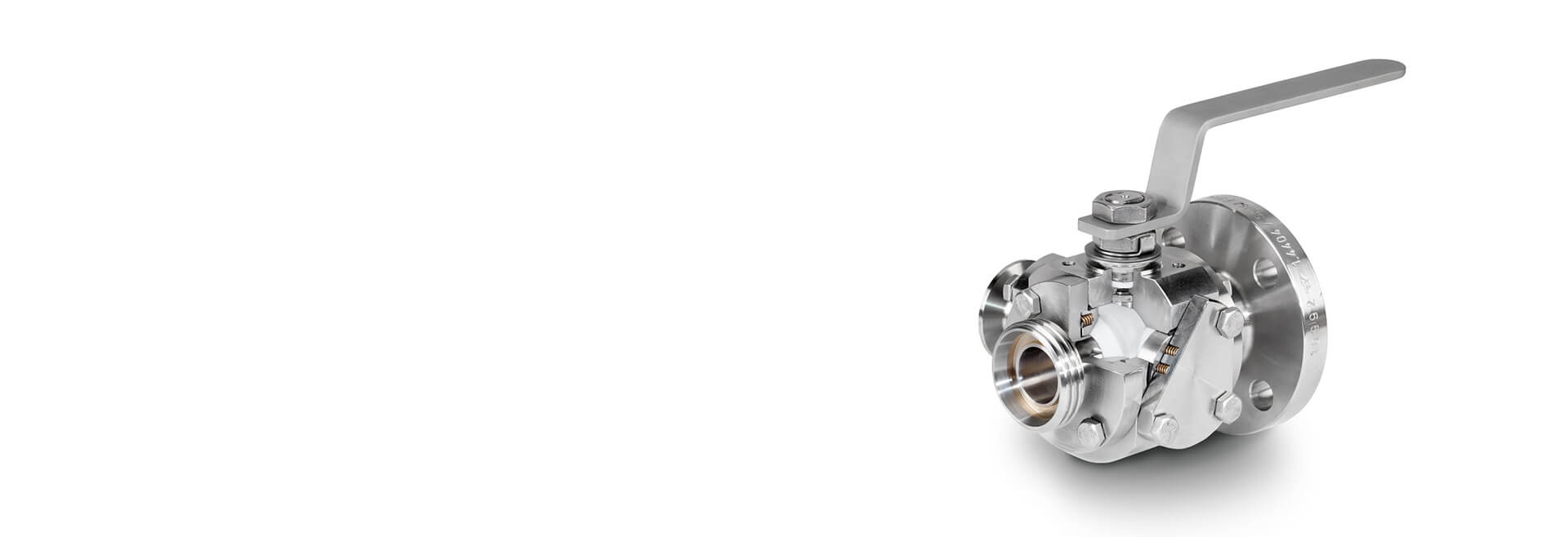

Mehrwege Kugelhahn

Ein Mehrwege-Kugelhahn ist eine Armatur, die in Rohrleitungen nicht nur absperrt, sondern Medienströme auch gezielt umleitet oder aufteilt – je nach Kugelbohrung auf zwei, drei oder mehr Wege gleichzeitig. ATEC Mehrwege-Kugelhähne sind für das Absperren und Umleiten diverser Medien aus verschiedenen Aggregatzuständen ausgelegt: Flüssigkeiten, Gase, Granulate und Pulver lassen sich unverfälscht und ohne Ablagerungen durch die Armatur fördern. Typische Einsatzbranchen sind Chemie, Pharma, Nahrungsmittel und Kosmetik – überall dort, wo flexible Strömungsführung in Rohrleitungen gefragt ist.

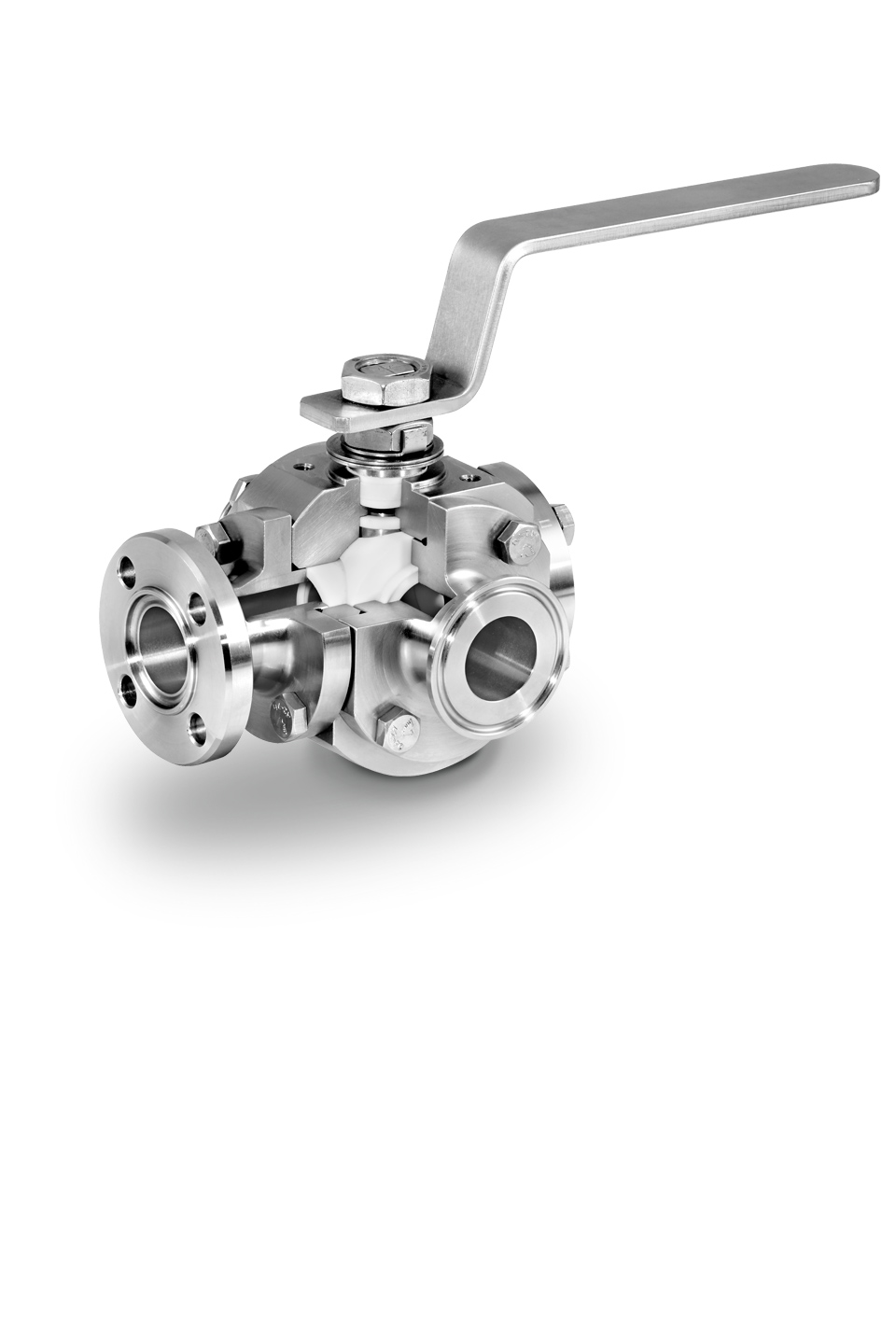

ATEC bietet zwei Typen von Mehrwege-Kugelhähnen an. Der Typ MW (DN 15–250) ist die anspruchsvolle Ausführung mit vollständig totraumfreier Konstruktion und allseitig angefedertem Kugeldichtsystem – ausgelegt für Medien, die in Toträumen auskristallisieren, polymerisieren oder aushärten könnten, sowie für extreme Temperaturen bis +500 °C und Drücke bis 250 bar. Der Typ Ecoline (DN 15–50) ist die kompaktere, kosteneffizientere Standardvariante ohne Anfederung, jedoch ebenfalls allseitig dichtend, gefertigt aus Schmiedematerial und mit FDA- sowie EU-Verordnung 1935/2004-Zertifizierung besonders für Pharma- und Lebensmittelanwendungen positioniert. Beide Typen sind als T- oder L-Bohrung sowie in Sonderausführungen erhältlich und mit ausblassicherer Schaltwelle ausgestattet.

Allseitig abgedichtet“ bedeutet, dass alle Wege des Kugelhahns – unabhängig davon, welche Seite das Produkt eintritt – durch federnd angepresste Kugeldichtschalen dauerhaft abgedichtet sind. Bei herkömmlichen Mehrwege-Kugelhähnen sind oft nur die aktiven Wege abgedichtet, während der gesperrte Weg druckentlastet und damit potenziell undicht ist. Die allseitige Abdichtung bei ATEC gewährleistet, dass kein Medium unkontrolliert in einen gesperrten Leitungsabschnitt eindringen oder austreten kann – entscheidend für hygienische Prozesse, teure Spezialprodukte und sicherheitskritische Anwendungen

ATEC Mehrwege-Kugelhähne sind standardmäßig mit T-Kugel oder L-Kugel erhältlich, die unterschiedliche Schaltstellungen ermöglichen. Die T-Kugel erlaubt das gleichzeitige Verbinden aller drei Wege oder das wechselseitige Sperren eines Weges, während die L-Kugel ausschließlich zwei der drei Wege verbindet und den dritten sperrt. Darüber hinaus bietet ATEC beim Typ MW Sondervarianten mit Doppel-L-Kugel, molchbaren Durchgängen, überschneidungsfreier Ausführung sowie 120°-Ausführung – für komplexe Strömungsführungen, die mit Standardgeometrien nicht abbildbar sind. Alle Bohrungsgeometrien sind als Sonderausführung nach Kundenwunsch konfigurierbar.

Das Medienspektrum umfasst Gase, Flüssigkeiten, Emulsionen, Sirup, Pasten, Granulate, Pulver und Lebensmittel. Der Typ MW deckt Temperaturen von −196 °C bis +500 °C ab, der Typ Ecoline von −20 °C bis +200 °C. Beide Typen sind vakuumgeeignet und besitzen Zulassungen nach TA-Luft sowie die Bescheinigung der Nichtrelevanz nach ATEX/34/EU. Die Dichtheit wird nach EN 12266-1 Leckrate A geprüft. Für Pharma- und Lebensmittelanwendungen sind FDA-konforme Dichtungswerkstoffe sowie eine Zertifizierung nach EU-Verordnung 1935/2004 erhältlich. Abnahmeprüfzeugnisse nach DIN EN 10204-3.1 werden auf Anfrage ausgestellt. Weitere Informationen finden Sie auf www.atec-armaturen.de.

ATEC Mehrwege-Kugelhähne sind in einem außergewöhnlich breiten Werkstoffspektrum erhältlich. Als Grundwerkstoffe kommen rostfreie Edelstähle wie 1.4401 (316), 1.4404 (316L), 1.4435 (316LMo), 1.4571 (316Ti), 1.4539 (904L), 1.4529 (Alloy 926) und 1.4547 (254 SMO) zum Einsatz. Im Duplex- und Super-Duplex-Bereich stehen 1.4462 (Duplex 2205), 1.4410 (Super Duplex 2507) und 1.4501 (Super Duplex / Zeron 100) zur Verfügung. Für chemisch besonders aggressive Medien bietet ATEC Nickelbasislegierungen wie Inconel 600 (2.4816), Inconel 625 (2.4856), Inconel 718 (2.4668), Incoloy 800 (1.4876), Incoloy 800H (1.4958), Incoloy 825 (2.4858), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Hastelloy C4 (2.4610), Alloy 59 (2.4605) sowie Monel 400 (2.4360). Im Titan-Bereich sind Grade 1 (3.7025), Grade 2 (3.7035), Grade 5 (3.7165), Grade 7 (3.7235) und Grade 12 (3.7105) verfügbar. Als Sonderwerkstoffe stehen Alloy 20 (2.4660), 254 SMO (1.4547), Zirconium 702 (3.7035), Zirconium 705 (3.7055) und Tantal zur Verfügung. Für Hochtemperaturanwendungen kommen hitzebetändige Edelstähle wie 1.4828 (309), 1.4841 (314), 1.4845 (310S) und 1.4762 (446) zum Einsatz. Kugeldichtungen sind in PTFE, PTFE/GF, TFM, PEEK sowie als metallisch dichtende Ausführung erhältlich; O-Ringe in Viton (FKM), EPDM, FEP-Viton und Kalrez (FFKM).
