Probenahme-Kugelhahn

Ein Probenahme-Kugelhahn ist eine spezialisierte Armatur, die am Boden oder an der Wand von Behältern montiert wird, um während des laufenden Prozesses repräsentative, unverfälschte Produktproben zu entnehmen – ohne den Betrieb zu unterbrechen oder das Produkt zu kontaminieren. ATEC Probenahme-Kugelhähne sind mit einem PTFE-Adapter zur Aufnahme einer Probeflasche ausgestattet und zeichnen sich durch eine totraumfreie, sumpfarme Konstruktion aus, die verhindert, dass Altprodukt im Gehäuse verbleibt und die nächste Probe verfälscht. Typische Einsatzbereiche sind Filtertrockner, Rührwerksbehälter, Reaktoren und Transportbehälter in der Chemie, Pharma, Nahrungsmittel-, Kosmetik- und Materialtechnologieindustrie

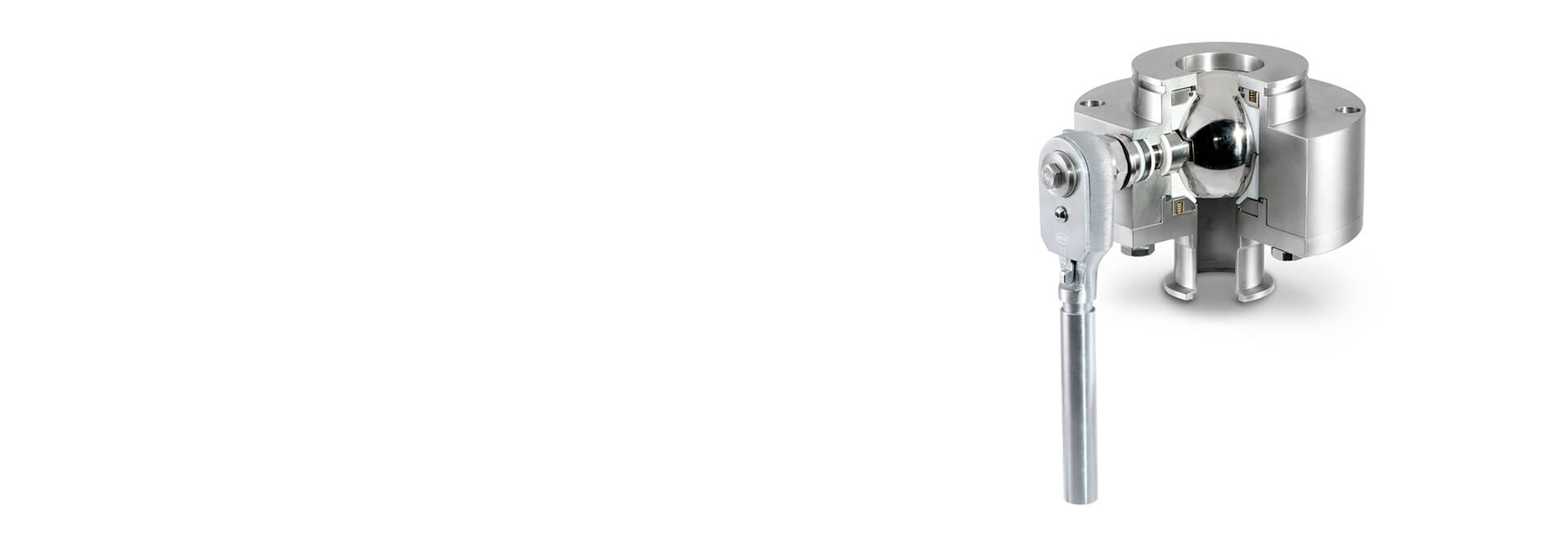

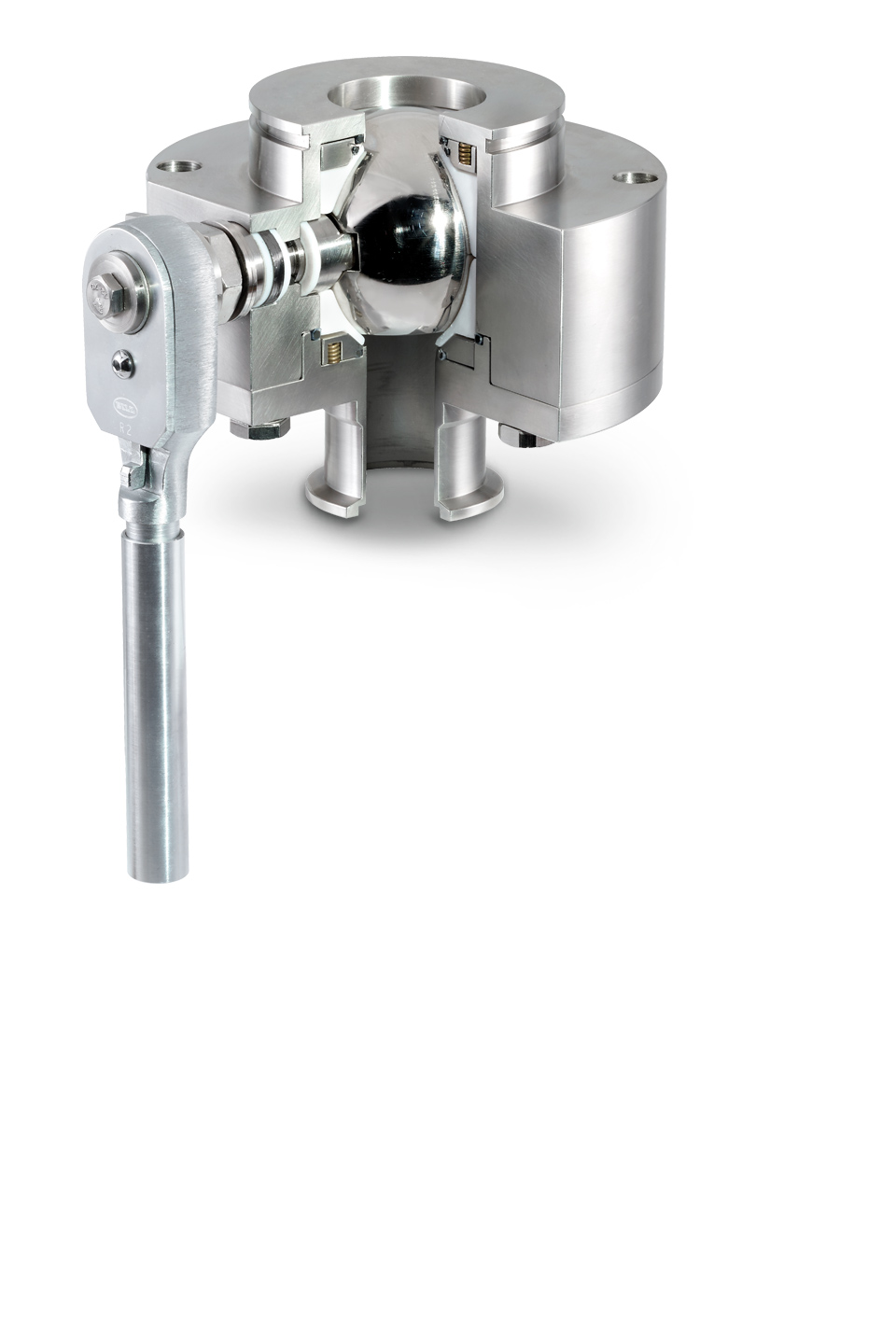

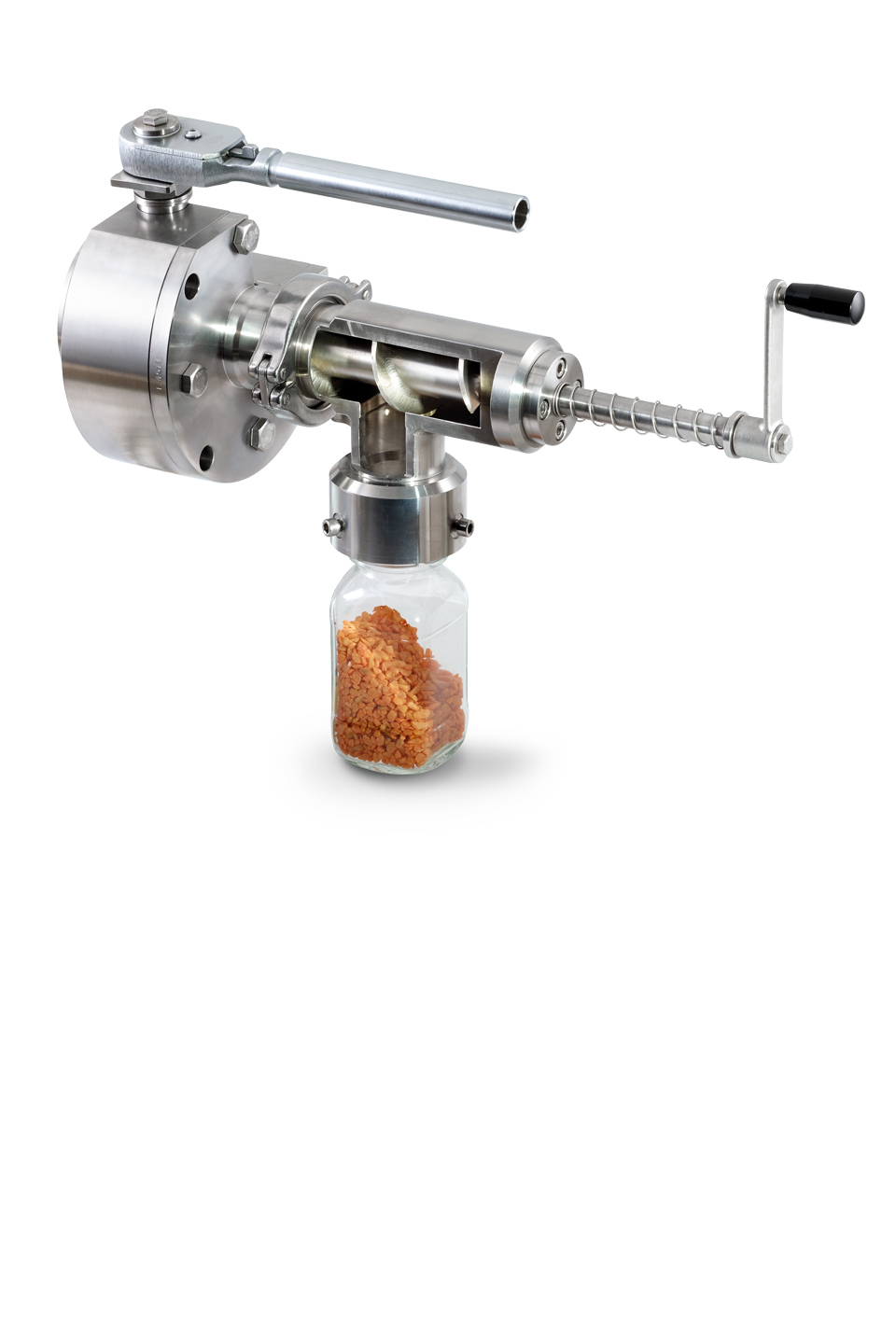

ATEC bietet zwei Typen an. Der Typ PR (DN 25–100) ist der universelle Probenahme-Kugelhahn für flüssige und pastöse Medien – mit totraumfreier, sumpfarmer Konstruktion, angefedertem Dichtsystem und Vakuumeignung für Temperaturen von −196 °C bis +500 °C und Drücke bis 40 bar. Der Typ PRF (DN 25–50) baut auf dem Typ PR auf und erweitert ihn um einen integrierten Schneckenförderer, der speziell für die Probenahme von Feststoffen wie Pulver, Granulat und Puder entwickelt wurde. Der Schneckenförderer wird über eine Clamp- oder BioConnect-Verbindung montiert und lässt sich schnell demontieren und reinigen. Beide Typen sind als Sonderausführung nach Kundenwunsch lieferbar.

Bei der Probenahme geht es nicht nur um die Funktion der Armatur, sondern vor allem um die Repräsentativität und Reinheit der entnommenen Probe. Verbleiben in einem herkömmlichen Kugelhahn Produktreste aus einem vorherigen Prozessschritt oder einer früheren Charge in den Toträumen zwischen Kugel und Gehäuse, wird die neue Probe zwangsläufig mit Altprodukt verunreinigt – ein gravierendes Problem bei Qualitätskontrollen, Freigabeprüfungen oder Produktwechseln. ATEC Probenahme-Kugelhähne verhindern dies durch vollständige Totraumfreiheit (Dichthalbschalen) und sumpfarme Anbindung an die Behälterinnenwand: Die Kugel schließt bündig mit der Behälterinnenwand ab, sodass weder Altprodukt zurückbleibt noch die entnommene Probe durch Ablagerungen verfälscht wird.

Beide Typen sind für einen breiten Medienbereich konzipiert: Gase, Flüssigkeiten, Emulsionen, Sirup, Suspensionen, Granulate, Pulver und Puder. Der Temperaturbereich reicht von −196 °C bis +500 °C bei Drücken bis 40 bar, einschließlich Vakuumanwendungen. Im Standard besteht die Armatur aus Edelstahl 1.4404 (316L) mit PTFE/GF-Kugeldichtungen und Viton- (FKM), EPDM- oder FEP-Viton-O-Ringen. Für korrosiv anspruchsvollere Medien steht das vollständige ATEC-Werkstoffspektrum zur Verfügung (vollständige Liste mit EN-Nummern siehe F6). Konformitäten nach USP, FDA, ADI und 3-A sind erhältlich.

Beide Probenahme-Typen sind mit TA-Luft-Zulassung sowie der Bescheinigung der Nichtrelevanz nach ATEX/34/EU erhältlich. FDA-konforme Dichtungswerkstoffe sowie eine Antistatik-Ausführung und Fire-Safe-Design sind als Optionen verfügbar. Für eine Anfrage steht ATEC Armaturenbau und -Technik GmbH unter info@atec-armaturen.de oder telefonisch unter +49 (0) 6136-76647-0 zur Verfügung. Weitere Informationen finden Sie auf www.atec-armaturen.de.

ATEC Probenahme-Kugelhähne sind in einem außergewöhnlich breiten Werkstoffspektrum erhältlich. Als Grundwerkstoffe kommen rostfreie Edelstähle wie 1.4401 (316), 1.4404 (316L), 1.4435 (316LMo), 1.4571 (316Ti), 1.4539 (904L), 1.4529 (Alloy 926) und 1.4547 (254 SMO) zum Einsatz. Im Duplex- und Super-Duplex-Bereich stehen 1.4462 (Duplex 2205), 1.4410 (Super Duplex 2507) und 1.4501 (Super Duplex / Zeron 100) zur Verfügung. Für chemisch besonders aggressive Medien bietet ATEC Nickelbasislegierungen wie Inconel 600 (2.4816), Inconel 625 (2.4856), Inconel 718 (2.4668), Incoloy 800 (1.4876), Incoloy 800H (1.4958), Incoloy 825 (2.4858), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Hastelloy C4 (2.4610), Alloy 59 (2.4605) sowie Monel 400 (2.4360). Im Titan-Bereich sind Grade 1 (3.7025), Grade 2 (3.7035), Grade 5 (3.7165), Grade 7 (3.7235) und Grade 12 (3.7105) verfügbar. Als Sonderwerkstoffe stehen Alloy 20 (2.4660), Zirconium 702 (3.7035), Zirconium 705 (3.7055) und Tantal zur Verfügung. Für Hochtemperaturanwendungen kommen hitzebeständige Edelstähle wie 1.4828 (309), 1.4841 (314), 1.4845 (310S) und 1.4762 (446) zum Einsatz. Kugeldichtungen sind in PTFE, PTFE/GF, PTFE-Compounds (mit Kohle, Graphit oder Edelstahl), PEEK und Polyimide sowie als metallisch dichtende Ausführung erhältlich; O-Ringe in Viton (FKM), EPDM, FEP-Viton und Kalrez (FFKM). Für kryogene Anwendungen sind PFA/FEP-ummantelte Edelstahlfederkerne verfügbar.
