Durchgangs-Kugelhahn

Ein Durchgangs-Kugelhahn – auch 2-Wege-Kugelhahn genannt – ist eine Absperrarmatur für Rohrleitungen, die einen geraden Mediendurchgang öffnet oder vollständig sperrt. Im Unterschied zu Mehrwege-Kugelhähnen gibt es nur eine Einlass- und eine Auslassseite. ATEC Durchgangs-Kugelhähne sind in der Chemie-, Pharma-, Feinchemie-, Kosmetik- und Nahrungsmittelindustrie im Einsatz und für Medien wie Gase, Flüssigkeiten, Emulsionen, Suspensionen, Granulate, Sirup und Pulver ausgelegt. Ein zentrales Merkmal der ATEC-Baureihe ist die totraumfreie Konstruktion, die Produktablagerungen im Gehäuse verhindert und ein Blockieren des Kugelhahns durch aushärtende oder kristallisierende Medien ausschließt.

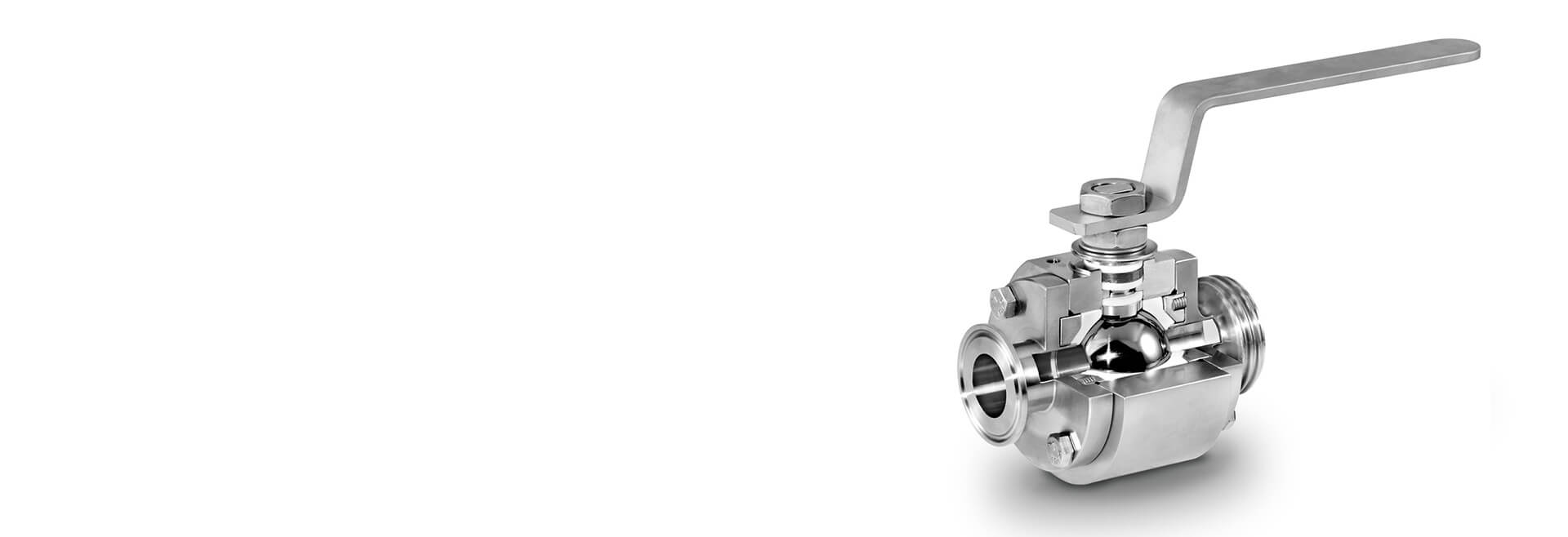

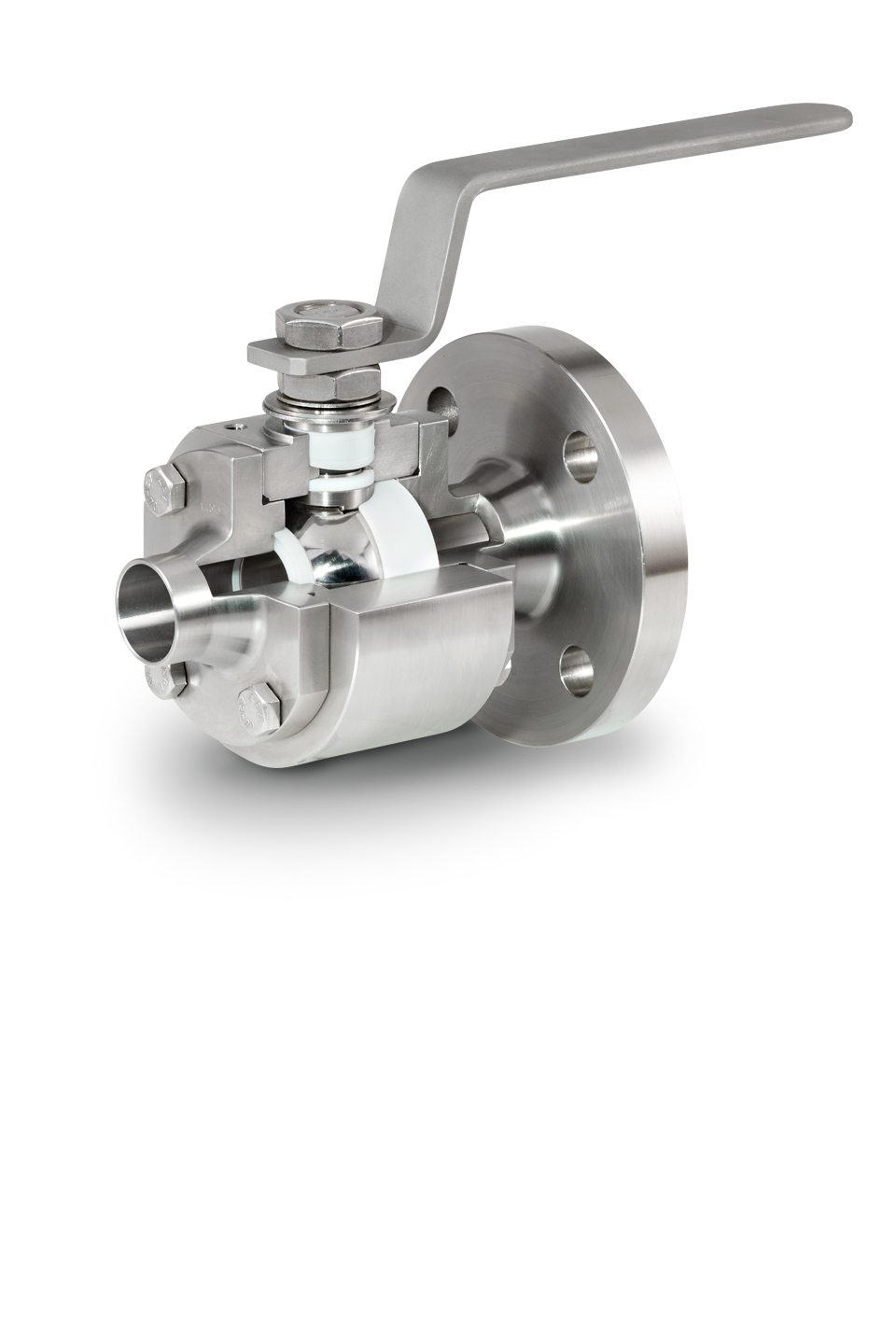

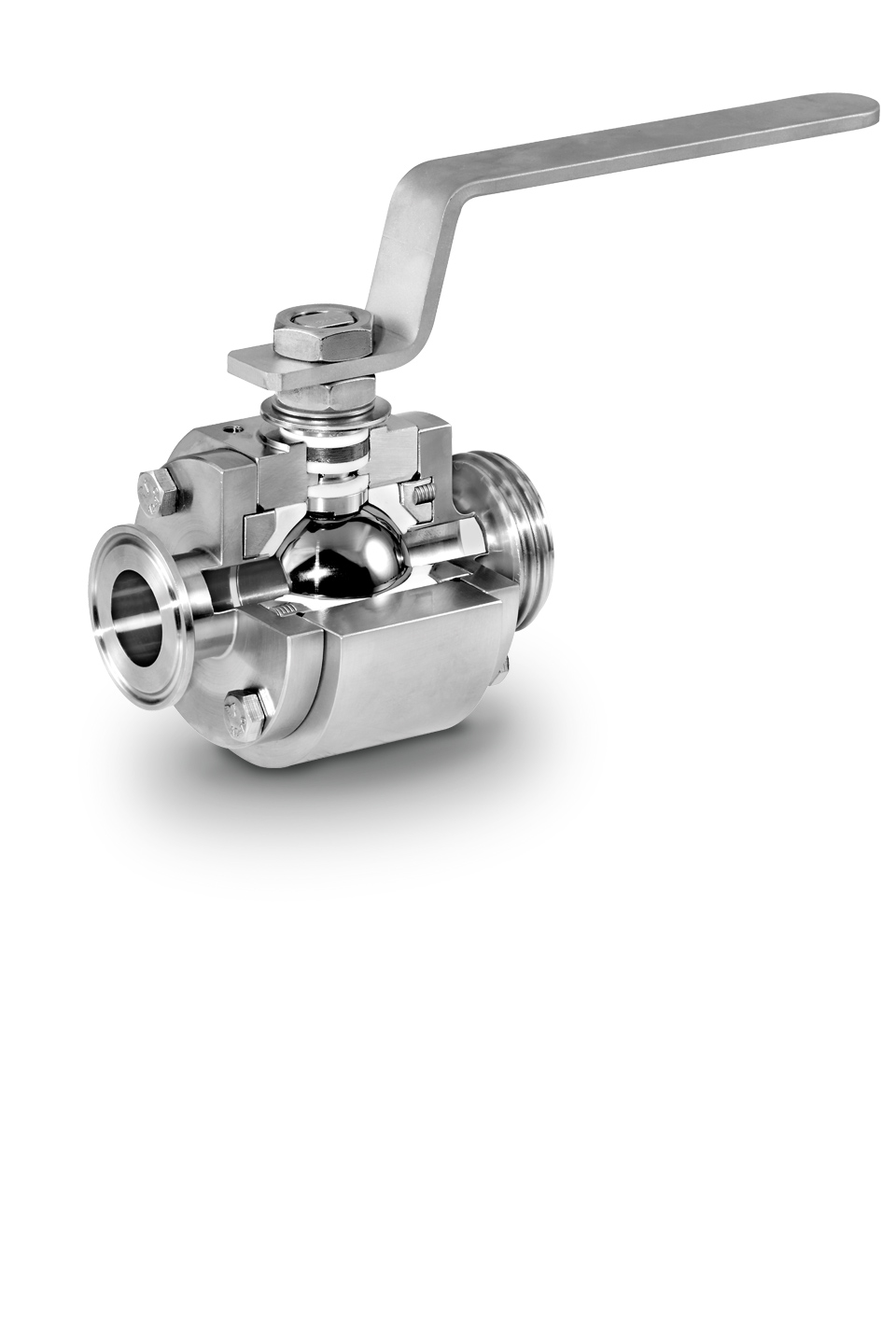

ATEC bietet zwei Typen an. Der Typ DG (DN 15–350) ist die Hochleistungsvariante mit vollständig totraumfreiem, angefedertem Kugeldichtsystem für extreme Betriebsbedingungen: Drücke bis 250 bar, Temperaturen von −196 °C bis +500 °C, einschließlich metallisch dichtender Ausführung für abrasive Medien. Er ist sowohl in schwimmender Ausführung als auch mit gelagerter Kugel für große Nennweiten und hohe Drücke erhältlich. Der Typ Ecoline (DN 15–50) ist die kompakte, hygienisch optimierte Standardvariante für kleine Nennweiten – gefertigt aus Schmiedematerial, mit FDA-Konformität, Baulängen nach EN 558-1 und Drücken bis PN 40. Er eignet sich besonders für Feinchemie, Pharma, Nahrungsmittel und Kosmetik.

Herkömmliche Industriekugelhähne weisen konstruktionsbedingt Toträume zwischen Kugel und Gehäuse auf, in denen sich Produktreste festsetzen, auskristallisieren oder polymerisieren können – mit der Folge blockierter Ventile oder kontaminierter Produktchargen. ATEC Durchgangs-Kugelhähne eliminieren diese Toträume durch Dichthalbschalen, die die Hohlräume vollständig ausfüllen. Das angefederte Kugeldichtsystem stellt die Dichtung bei Verschleiß automatisch nach und verhindert ein Blockieren durch Wärmeausdehnung. Zusätzlich sind die ATEC Armaturen antistatisch, öl-, fett- und silikonfrei erhältlich – Eigenschaften, die für Prozesse mit brennbaren Medien oder reinheitskritischen Anwendungen unerlässlich sind.

ATEC Durchgangs-Kugelhähne sind in einem außergewöhnlich breiten Werkstoffspektrum erhältlich. Als Grundwerkstoffe kommen rostfreie Edelstähle wie 1.4401 (316), 1.4404 (316L), 1.4435 (316LMo), 1.4571 (316Ti), 1.4539 (904L), 1.4529 (Alloy 926) und 1.4547 (254 SMO) zum Einsatz. Im Duplex- und Super-Duplex-Bereich stehen 1.4462 (Duplex 2205), 1.4410 (Super Duplex 2507) und 1.4501 (Super Duplex / Zeron 100) zur Verfügung. Für chemisch besonders aggressive Medien bietet ATEC Nickelbasislegierungen wie Inconel 600 (2.4816), Inconel 625 (2.4856), Inconel 718 (2.4668), Incoloy 800 (1.4876), Incoloy 800H (1.4958), Incoloy 825 (2.4858), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Hastelloy C4 (2.4610), Alloy 59 (2.4605) sowie Monel 400 (2.4360). Im Titan-Bereich sind Grade 1 (3.7025), Grade 2 (3.7035), Grade 5 (3.7165), Grade 7 (3.7235) und Grade 12 (3.7105) verfügbar. Als Sonderwerkstoffe stehen Alloy 20 (2.4660), 254 SMO (1.4547), Zirconium 702 (3.7035), Zirconium 705 (3.7055) und Tantal zur Verfügung. Für Hochtemperaturanwendungen kommen hitzebeständige Edelstähle wie 1.4828 (309), 1.4841 (314), 1.4845 (310S) und 1.4762 (446) zum Einsatz.

Zu den Zulassungen: Die Dichtheit wird nach EN 12266-1 Leckrate A geprüft. Der Antriebsaufbau entspricht DIN/ISO 5211 bzw. DIN 3337. Beide Typen besitzen TA-Luft-Zulassung sowie die Bescheinigung der Nichtrelevanz nach ATEX/34/EU. Für Pharma- und Lebensmittelanwendungen sind FDA-konforme Dichtungswerkstoffe verfügbar; BSE/TSE-Freiheit und PMI (Positive Material Identification) sind auf Anfrage erhältlich. Abnahmeprüfzeugnisse nach DIN EN 10204-3.1 dokumentieren die Materialqualität lückenlos. Alle medienberührenden Flächen des Ecoline weisen eine Oberflächenrauigkeit von Ra < 0,8 µm auf.

ATEC Durchgangs-Kugelhähne sind in einer breiten Palette von Anschlussvarianten erhältlich, um sich in bestehende Rohrleitungssysteme beider Normenkreise – DIN und ASME – nahtlos zu integrieren. Verfügbar sind: Flansch nach EN 1092-1 oder ANSI B16.5, Milchrohr nach DIN 11851, Klemmstutzen nach DIN 32676, Schweißenden nach DIN 11850 sowie Aseptik-Nutflansch nach DIN 11864/2 für höchste Hygieneanforderungen. Sonderanschlüsse nach Kundenwunsch sind ebenfalls realisierbar. Weitere Informationen auf www.atec-armaturen.de.
