Der Mehrwege-Kugelhahn Typ Ecoline ist die vereinfachte Variante des Typs MW und kommt ohne Anfederung aus, bleibt jedoch allseitig dichtend. Gefertigt aus hochwertigem Schmiedematerial und „Made in Germany“, erfüllt der 3-Wege-Kugelhahn höchste Qualitätsstandards.
Dank seiner FDA- und EG 1935/2004-Zertifizierung eignet sich der Ecoline besonders für den Pharma- und Lebensmittelbereich.
Er ist in verschiedenen Anschlussvarianten erhältlich, darunter Flanschanschlüsse, Clampanschlüsse, Milchrohrgewinde sowie weitere aseptische und kundenindividuelle Rohranschlüsse. Zudem ist unser 3-Wege-Kugelhahn in totraumfreier Ausführung verfügbar.
Technische Daten
Vorteile

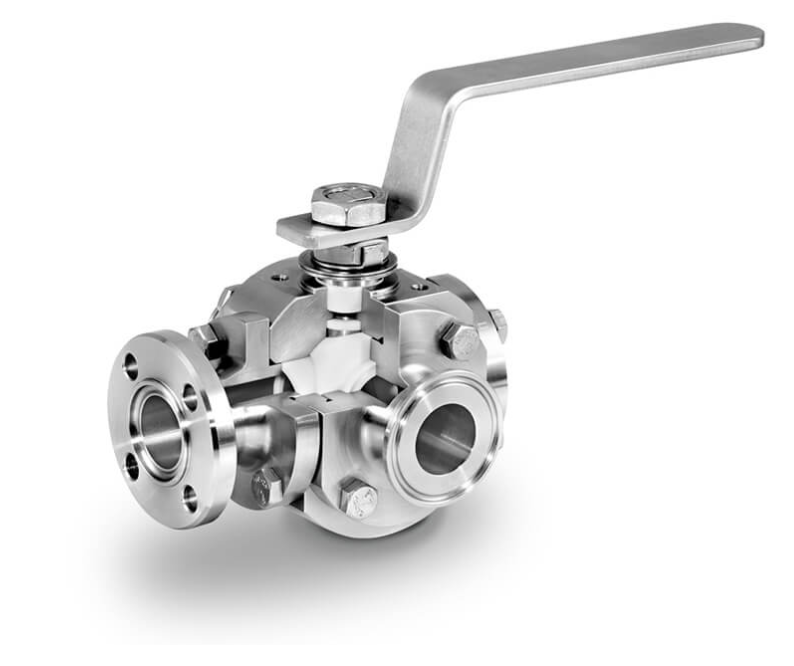

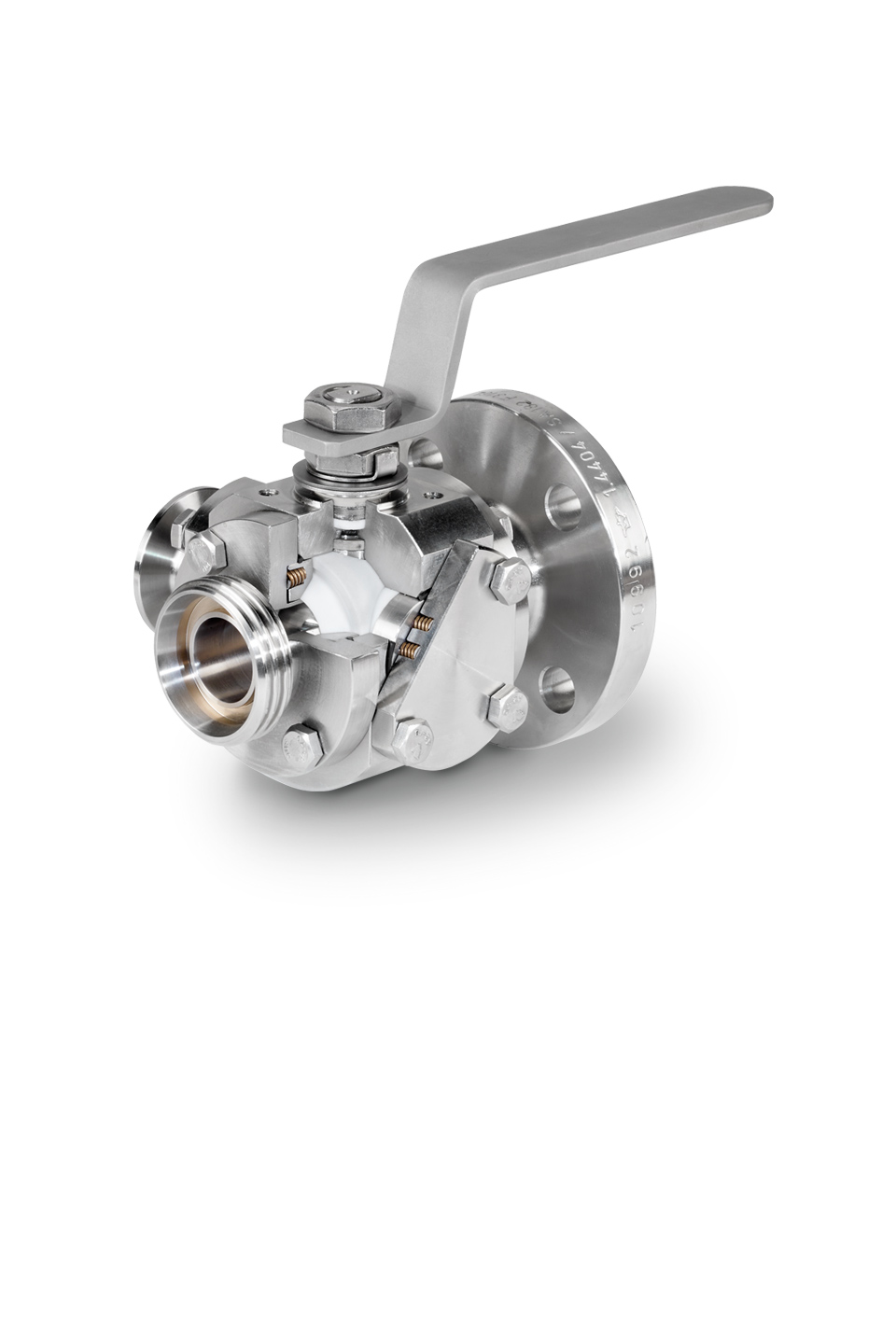

ATEC Mehrwege Kugelhahn Typ_ecoline

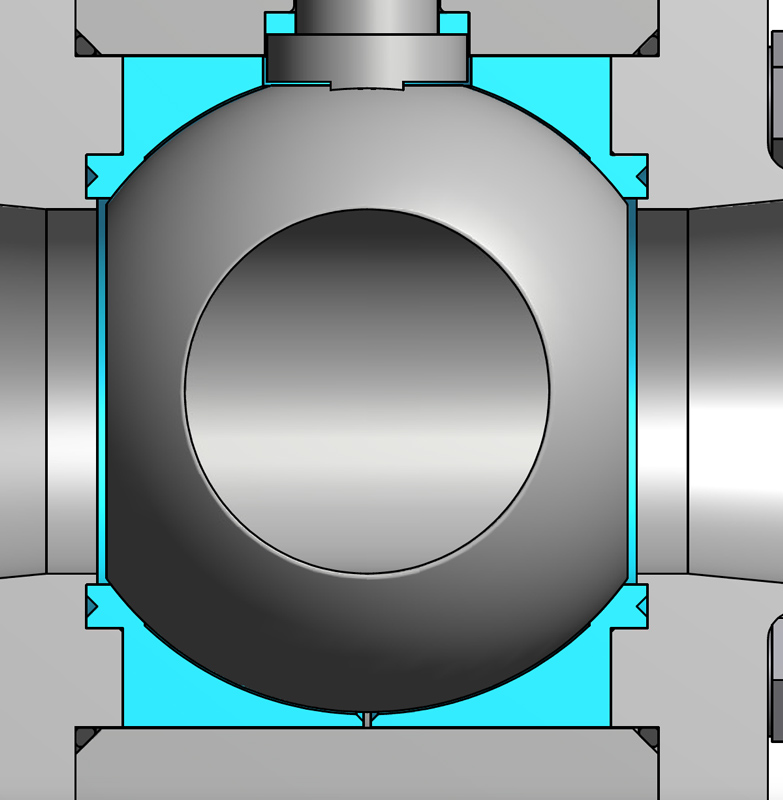

Totraumfrei
Die üblichen Toträume zwischen Kugel und Gehäuse werden durch Dichthalbschalen ausgefüllt und verhindern das Produktreste in den Toträumen auskristallisieren, zusammenbacken und somit die Funktion beeinträchtigen.
› Sauberes, unverfälschtes Produkt
› Keine Ablagerung von teuren Produkten im Gehäuse

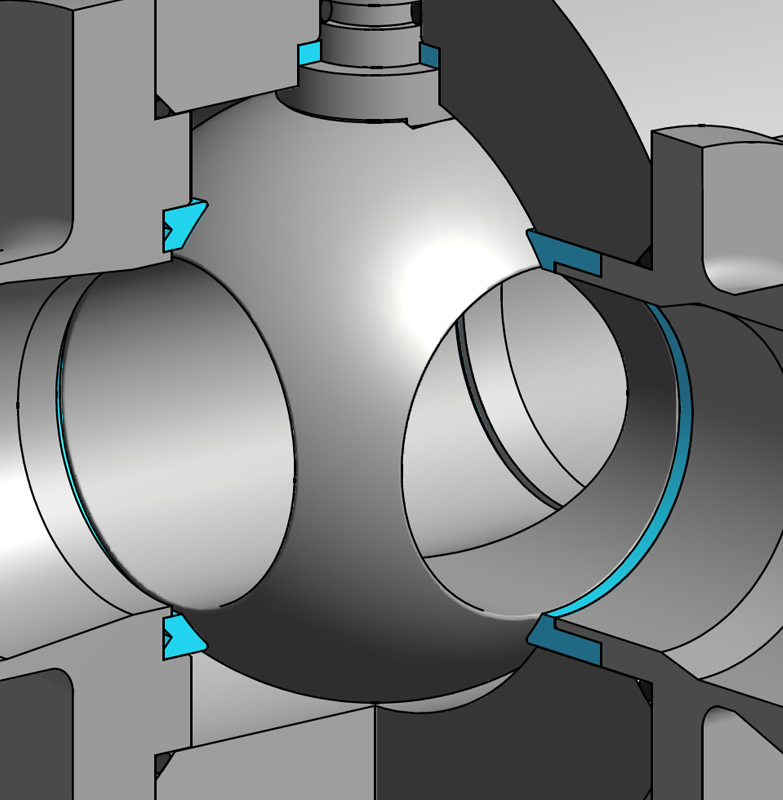

Allseitig abgedichtet
Alle Wege des Kugelhahns sind durch federnd angepresste Kugeldichtschalen abgedichtet.
› alle Wege dicht – unabhängig Produkteintrittsseite

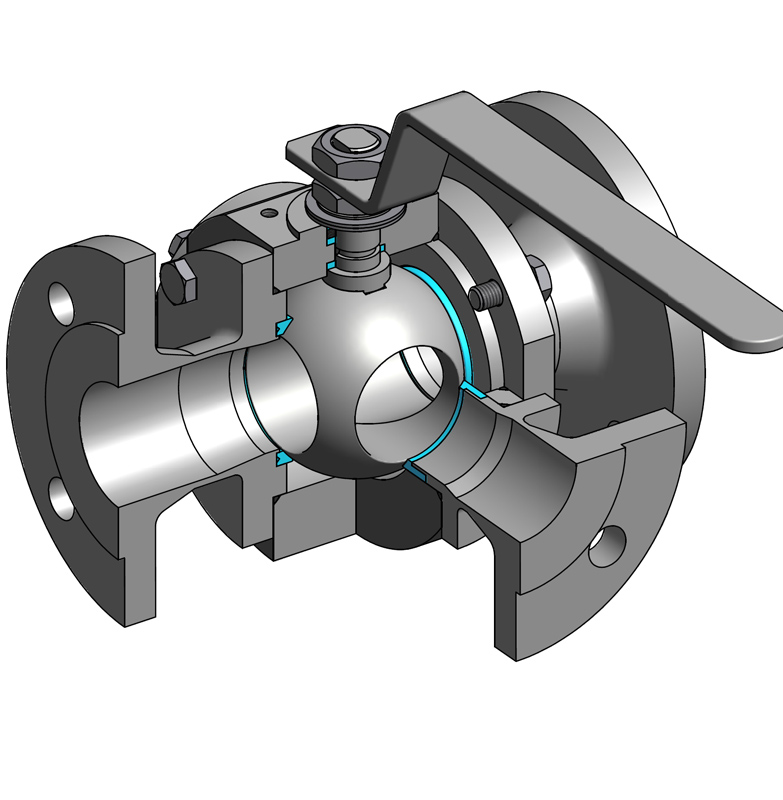

Standard Ausführung aus Sonderwerkstoffen
Jeder Standard Kugelhahn kann aus Sonder-Werkstoffen nach Kundenwunsch gefertigt werden.
› Standard Kugelhahn aus Sonder-Werkstoff
Unsere Typenauswahl
Mehrwege-Kugelhähne von ATEC zeichnen sich durch eine totraumfreie, allseitige, angefederte Abdichtung sowie eine ausblassichere Schaltwelle aus. Als T-, L- oder Sonder-Bohrung erhältlich.
FAQ
Der Typ Ecoline ist der kompakte 3-Wege-Kugelhahn für Nennweiten DN 15 bis DN 50 und deckt damit den Bereich kleinerer Rohrleitungsdurchmesser ab. Er ist für Drücke bis PN 16 bzw. PN 40 und Temperaturen von −20 °C bis +200 °C ausgelegt. Die Baulängen entsprechen EN 558-1; alle medienberührenden Flächen weisen eine Oberflächenrauigkeit von Ra < 0,8 µm auf. Die Dichtheit wird nach EN 12266-1 Leckrate A geprüft; der Antriebsaufbau folgt DIN/ISO 5211. Gefertigt wird der Typ Ecoline aus Schmiedematerial – für eine besonders homogene Gefügestruktur und hohe mechanische Belastbarkeit – und ist „Made in Germany“.
Der wesentliche konstruktive Unterschied zum Typ MW besteht darin, dass der Typ Ecoline ohne Federanfederung auskommt. Er bleibt dennoch allseitig dichtend durch fest angepresste Kugeldichtschalen, ist jedoch nicht für Anwendungen mit starken Temperaturschwankungen oder sehr hohen Drücken ausgelegt. Die Stärken des Ecoline liegen in seiner Kompaktheit, seinem wirtschaftlichen Preis-Leistungs-Verhältnis und seiner Ausrichtung auf hygienische Prozesse: Mit FDA-Konformität und Zertifizierung nach EU-Verordnung 1935/2004 ist er speziell für Pharma-, Lebensmittel-, Feinchemie- und Kosmetikanwendungen positioniert. Er ist sowohl in totraumfreier als auch in Standardausführung (mit Totraum) erhältlich – je nach Reinheitsanforderung des Prozesses.
Der Typ Ecoline erfüllt trotz seiner Standardpositionierung ein umfassendes Normen- und Zulassungspaket. Die Spindelpackung entspricht TA-Luft nach VDI 2440 für den emissionsreduzierten Betrieb in der Prozessindustrie. Die Bescheinigung der Nichtrelevanz nach ATEX/34/EU erlaubt den Einsatz in explosionsgefährdeten Bereichen. Dichtungswerkstoffe sind seriengemäß FDA-konform und nach EU-Verordnung 1935/2004 für den Kontakt mit Lebensmitteln zertifiziert. Alle Bauteile werden im Abnahmeprüfzeugnis nach DIN EN 10204-3.1 dokumentiert. Die Dichtheit wird nach EN 12266-1 Leckrate A geprüft. Damit ist der Ecoline für regulierte Industrien wie Pharma und Lebensmittel vollständig dokumentations- und auditfähig.
Der Typ Ecoline ist in besonders vielen hygienegerechten Anschlussvarianten erhältlich, was ihn für aseptische und CIP/SIP-fähige Rohrleitungssysteme prädestiniert. Verfügbar sind: Flansch nach EN 1092-1, Rohrverschraubung nach DIN 11851 (Milchrohr), Schweißenden nach DIN 11850, Klemmstutzen nach DIN 32676 sowie Aseptik-Nutflansch nach DIN 11864/2 – letzterer speziell für höchste Hygieneanforderungen in der Pharma- und Biotechnologie. Alle Anschlüsse sind sowohl als halbe als auch als volle Baulänge (L und L1/2) lieferbar. Sonderanschlüsse nach Kundenwunsch sind ebenfalls realisierbar.
Im Standard besteht der Typ Ecoline aus Gehäuse, Kugel, Spindel und Seitenteilen aus 1.4404 (316L). Dichtsitze, Lager und Dichtscheiben sind aus PTFE mit FDA-Konformität gefertigt; O-Ringe aus Viton/FDA. Die Tellerfeder besteht aus 1.4568. Damit sind alle medienberührenden Teile im Standard bereits für Pharma- und Lebensmittelkontakt geeignet. Für chemisch anspruchsvollere Medien steht das gesamte ATEC-Werkstoffspektrum auf Anfrage zur Verfügung – von Duplex und Super Duplex über Nickelbasislegierungen (Hastelloy, Incoloy, Inconel, Monel, Alloy) und Titan bis hin zu Zirconium und Tantal (vollständige Liste mit EN-Nummern siehe Übersichtsseite). PEEK-Dichtsysteme und metallisch dichtende Ausführungen für höhere Drücke und Temperaturen sind ebenfalls realisierbar. Das technische Datenblatt und die Betriebsanleitung stehen auf www.atec-armaturen.de zum Download bereit.
