Reparatur & Service

Unser Reparaturservice

Wir reparieren alle Sonderkugelhähne aus Edelstahl rostfrei und höherwertig in weich und metallisch dichtender Ausführung in den Größen DN15 bis DN400 – auch Fremdfabrikate. Durch unsere über 30 Jährige Erfahrung bauen wir die Fremdfabrikate nach unserer Philosophie um und verlängern somit die Standzeiten. Sonderkugelhähne, vor allem metallisch dichtende, können wirtschaftlich repariert werden und müssen nicht verschrottet werden!

JETZT ANFRAGEN

Vorgehenweise

In diesen Schritten läuft unser Reparaturservice-Prozess ab.

  • Ihr Ansprechpartner:
  • Andreas Hampel
  • 06136-76647-0
  • info@atec-armaturen.de
    • 1

    TECHNISCHE BERATUNG

    ATEC Kugelhahn: Zur Nachverfolgbarkeit, nennen Sie bitte die Seriennummer des Kugelhahns

    (Die ATEC Seriennummer ist mit Schlagzahlen auf das Gehäuse gestempelt und besteht aus einer fünfstelligen Zahl mit SN vorangestellt. z. B. SN 15683)

    Fremdfabrikat: Es wird eine Zusammenbauzeichnung und Materialliste benötigt.

    2

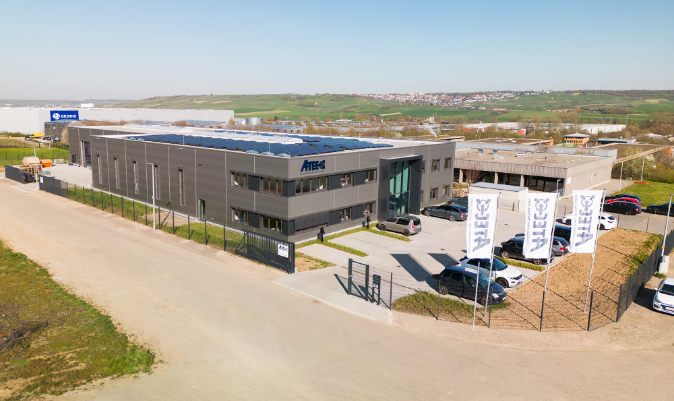

    VERSAND

  • Bitte senden Sie Ihren Kugelhahn an folgende Adresse:
  • ATEC Armaturenbau und -Technik GmbH
  • z. Hd. Andreas Hampel
  • Am Lieserhof 22-16
  • 55268 Nieder-Olm

    • 3

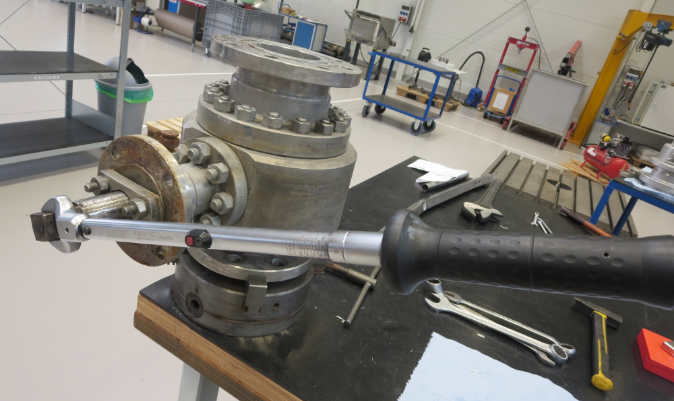

    Eingangsprüfung

  • Vor Demontage werden folgende Prüfungen durchgeführt:
  • - Funktionsprüfung Kugelhahn (Drehmoment)
  • - Funktionsprüfung Automation
  • - Dichtheitsprüfung (6bar Luft)

    • 4

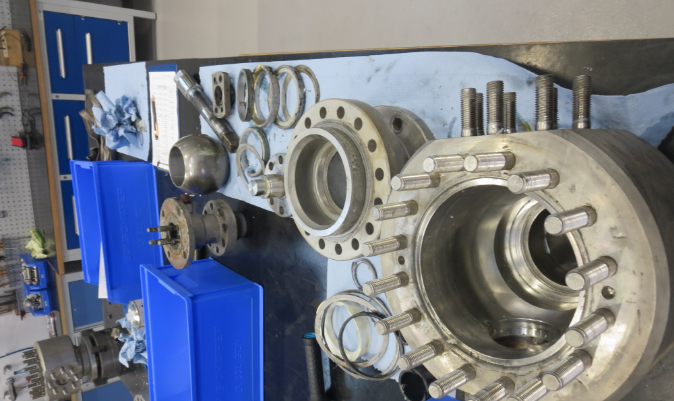

    Begutachtung (kostenfrei)

  • - Demontage
  • - Grobreinigung
  • - Überprüfung aller Dichtflächen
  • - Prüfung Wiederverwendbarkeit des Dichtsystems (Kugel + Dichtringe)

    • 5

    Kostenvoranschlag

  • Anhand der Begutachtung wird ein Kostenvoranschlag erstellt.
  • Dieser beinhaltet:
  • - Demontage
  • - Reinigung
  • - Konstruktionsarbeiten
  • - Prüfung
  • - Nacharbeit an Metallteilen: schleifen, polieren, Dichtflächen sauber drehen
  • - Neufertigung: Alle weichen Verschleißteile wie Kugeldichtung, O-Ringe und sonstige Sekundärdichtungen sowie Lager werden immer neu angefertigt
  • - Dokumentation
  • - Verpackung & Versand

    • 6

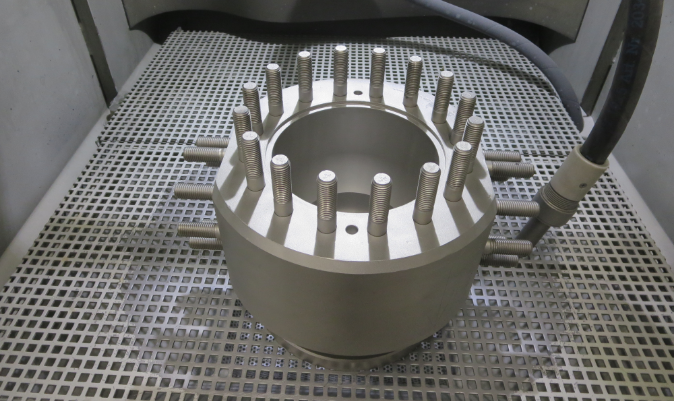

    Reinigung

    Nach Auftragserteilung wird die Armatur in unserer Strahlkabine (Glasperlen) komplett von Schmutz, Korrosion und weiteren Rückständen befreit.

    7

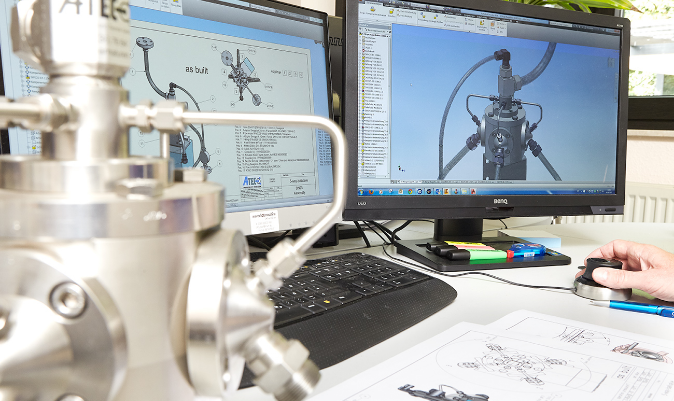

    Konstruktion & Entwicklung

  • Bei Fremdfabrikaten ist eine konstruktive Aufnahme der Armatur notwendig.
  • - Hierzu werden die wichtigsten Teile nachgemessen und in 3D-Daten umgewandelt.
  • - Erstellung einer ATEC Seriennummer für die zukünftige Nachverfolgbarkeit
  • - Nachmessen
  • - Konstruktionserstellung 3D
  • - Erstellung Fertigungszeichnung und Stückliste

    • 8

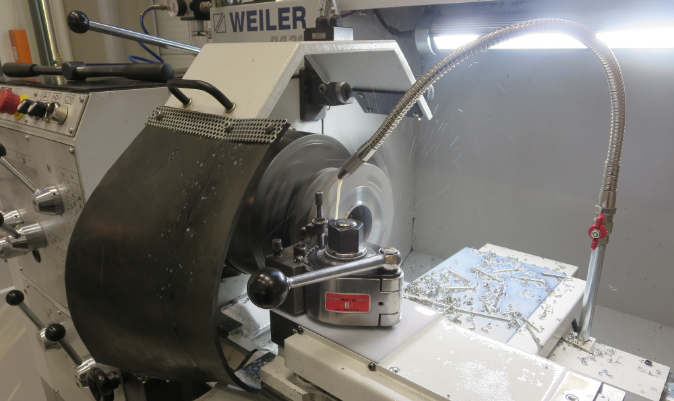

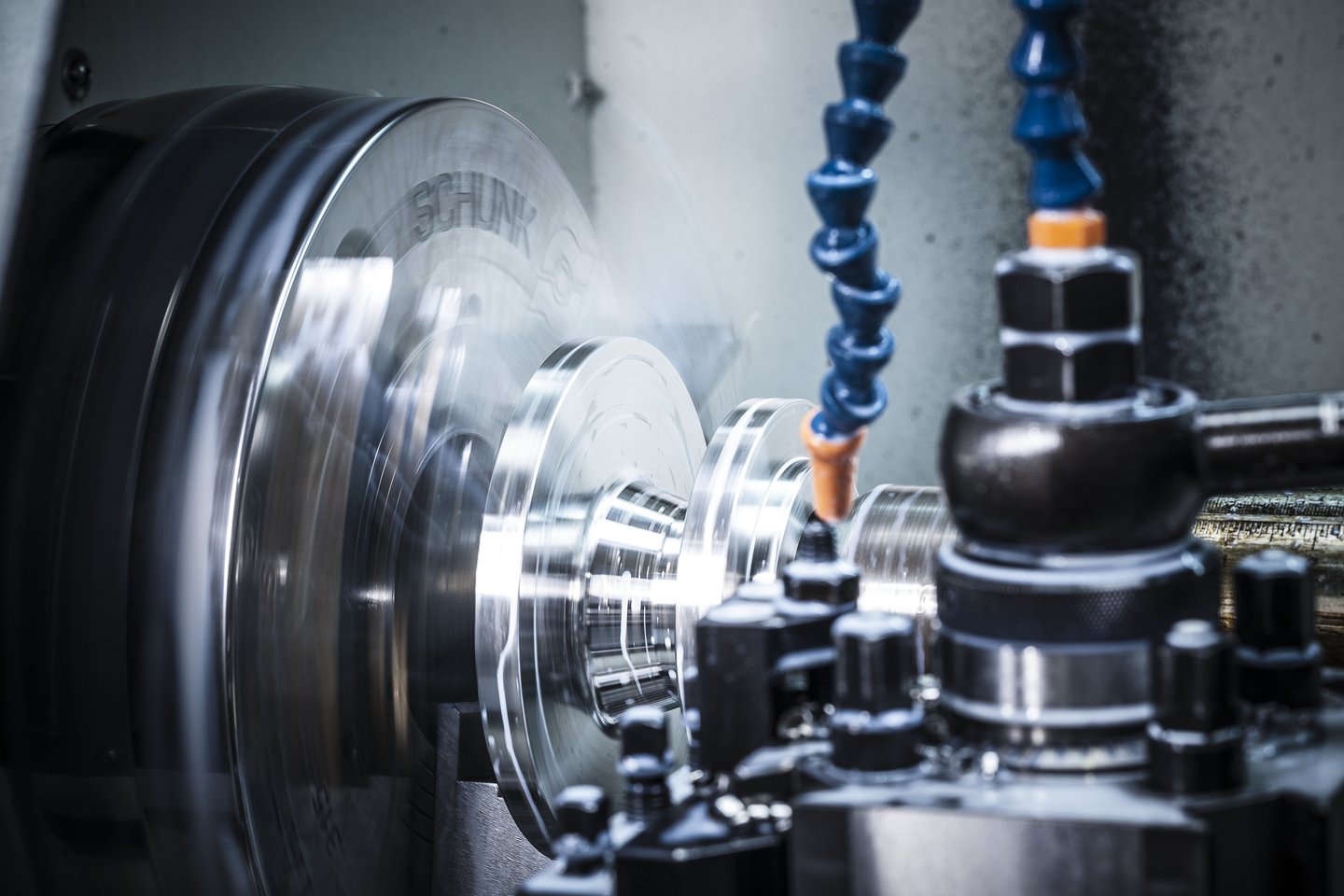

    Mechanische Bearbeitung

    In unserer eigenen Produktion, werden alle Armaturenteile von DN15 – DN400, anhand konventioneller und CNC-gesteuerten Dreh-/Fräsmaschinen nachgearbeitet oder neu gefertigt.

    Die Kugeldichtungen, sowie alle Metallteile werden in-Haus gefertigt. Zugekauft werden lediglich die Rohmaterialien wie VA oder Teflon sowie Sekundärdichtungen z.B. O-Ringe oder Graphitdichtungen

    Folgende Fertigungsverfahren werden bei uns im Hause eingesetzt: Schweißen | Schleifen | Polieren | Läppen | Drehen | Fräsen | Bohren

    9

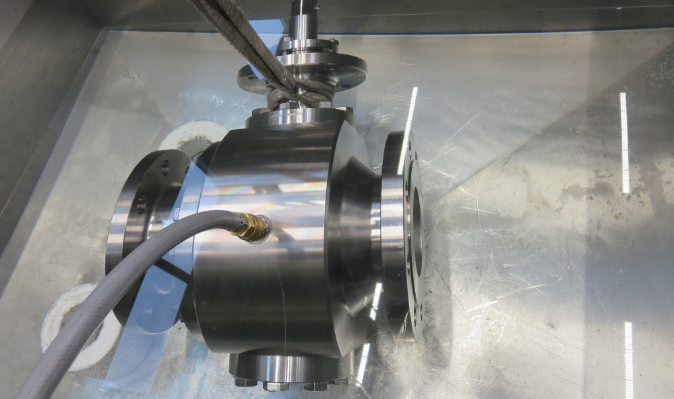

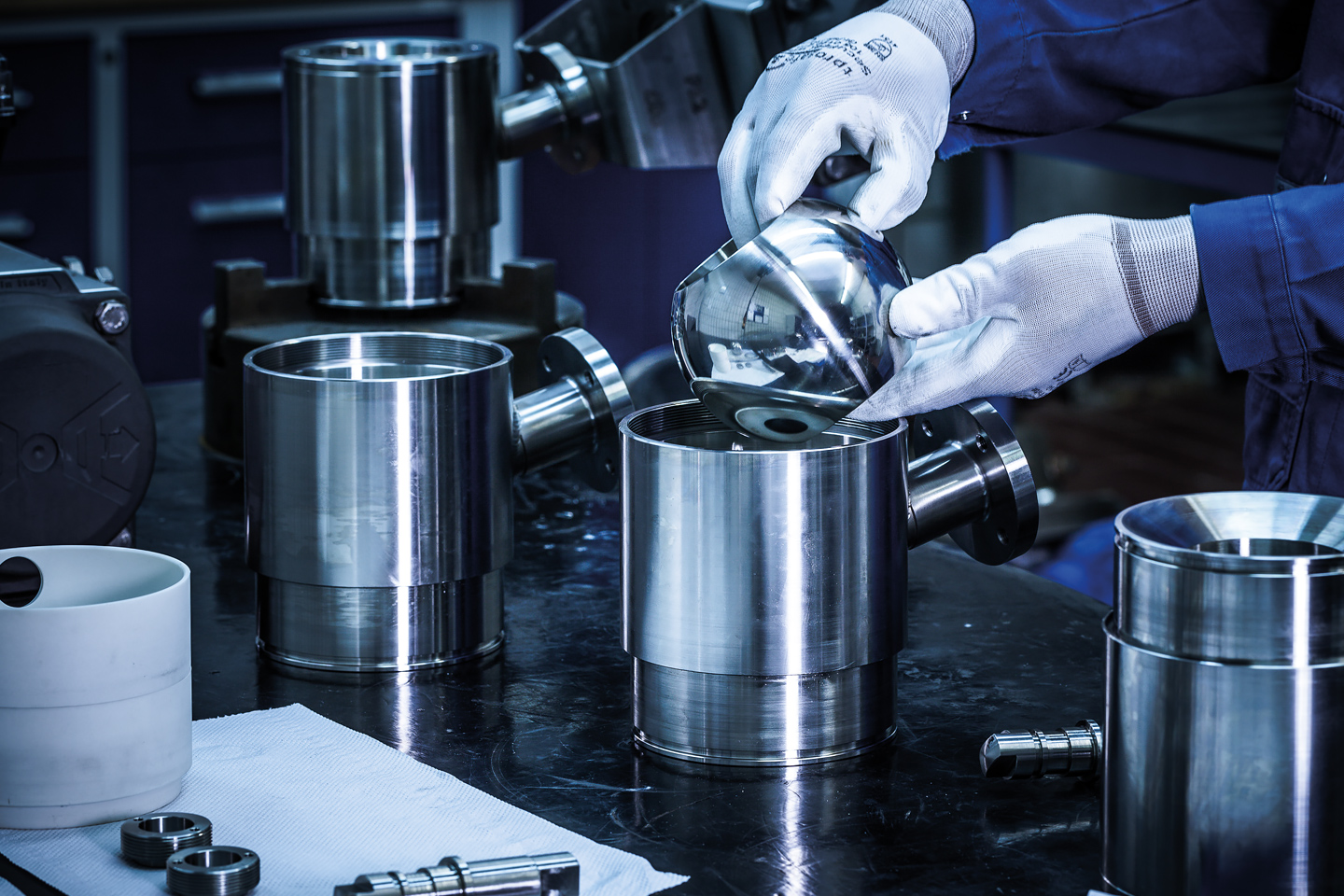

    Montage & Prüfung

  • Die Armatur wird montiert und folgenden Prüfungen unterzogen:
  • - Drehmoment (auch unter Betriebstemperatur möglich)
  • - Dichtheitsprüfung nach DIN EN 12266-1
  • - Festigkeitsprüfung nach DIN EN 12266-1
  • - Funktionsprüfung der Automation
  • - Kundenspezifische Prüfungen sind nach Absprache möglich

    • 10

    Dokumentation

    Unsere Reparaturdokumentation beinhaltet:

  • - Zusammenbauzeichnung
  • - Stückliste
  • - Materialzeugnisse 3.1 oder 3.2
  • - Dichtheitsattest
  • - Weitere Dokumente nach Kundenwunsch (z. B. PMI)

    • Referenzen

    Unsere Referenzen in der Armaturenreparatur sprechen für sich. Entdecken Sie unsere Beispiele erfolgreicher Wartungen.

    Vorher
    Nachher

    Reparatur ATEC Hochdruck-Kugelhahn mit PEEK Kugeldichtungen

    DN100 PN63 gelagerte Ausführung

    Vorher
    Nachher

    Reparatur Fremdfabrikat mit hoher Schalthäufigkeit 3x pro Minute

    Umbau auf ATEC Philosophie mit angefederten Dichtystem zur Erhöhung der Standzeit

    Vorher
    Nachher

    Reparatur Fremdfabrikat

    DN350 PN63 metallisch dichtend für Pulver Gasdichtheit bei 25bar
