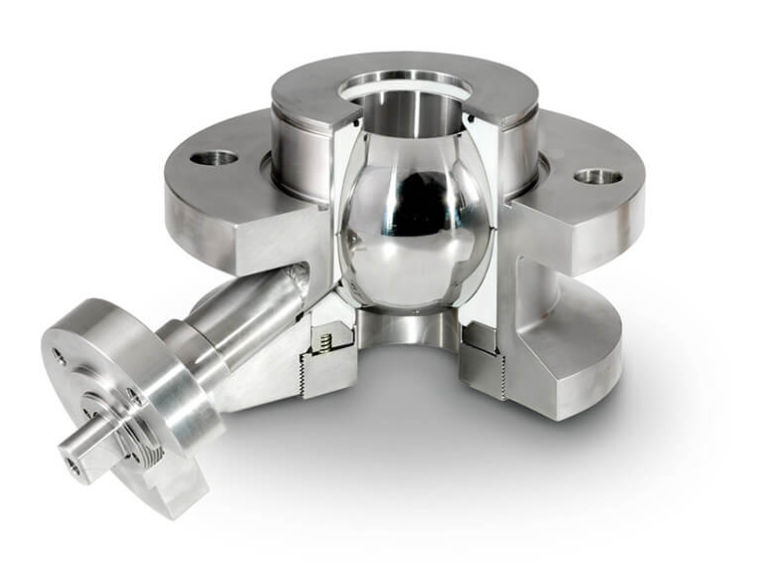

Der Bodenablass-Kugelhahn Typ BS ist die schwere Ausführung für Nennweiten ab DN100 bis DN350 und wird direkt an den Behälterblockflansch angeflanscht. Dank seiner totraumfreien und sumpfarmen Konstruktion eignet sich das Bodenablassventil besonders für anspruchsvolle Medien, die bei Ablagerung im Gehäuse aushärten und die Armatur blockieren könnten.
Die schräge Schaltwellen-Anordnung ermöglicht ein bündiges Schließen der Kugel mit dem Behälterboden, wodurch Ablagerungen auf der Kugel reduziert werden. Das angefederte Dichtungssystem des Behälterablass-Kugelhahn sorgt für eine lange Lebensdauer und eine zuverlässige Abdichtung, selbst bei Temperaturschwankungen und Verschleiß.
Für spezielle Anforderungen bieten wir individuelle Sonderanfertigungen, um maßgeschneiderte Lösungen für Ihren Prozess zu realisieren.
Technische Daten
Vorteile
ATEC Bodenablass Kugelhahn Typ_BS

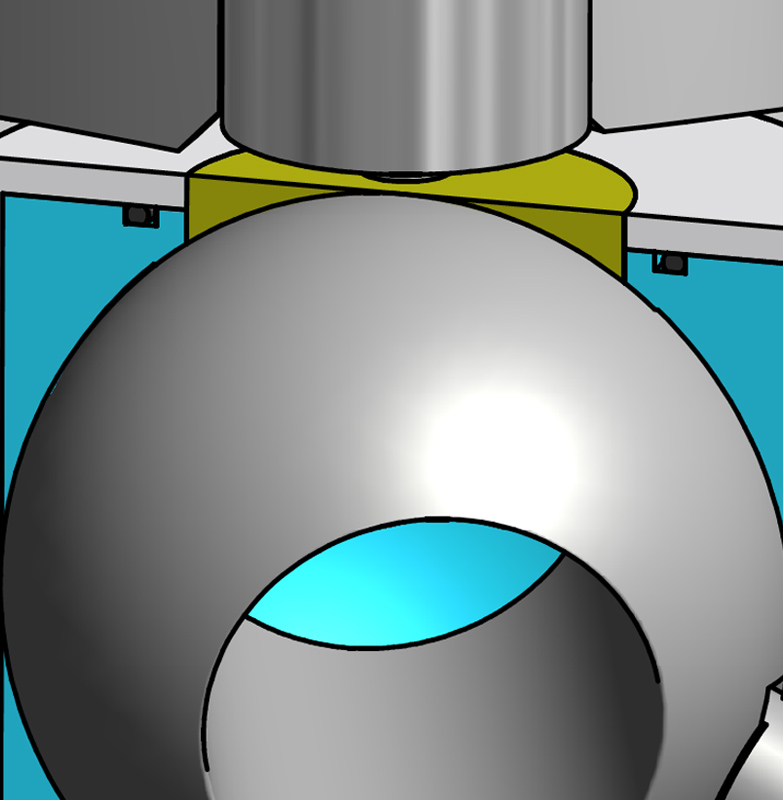

Sumpfarm
Durch die schräg angeordnete Schaltwelle sowie Einschub des Kugelhahns in den Behälterblockflansch, schließt die Kugel bündig mit der Behälterinnenwand ab. Für einen nahtlosen, bündigen Anschluss, kann die Kontur des Kugelhahn- Einschubs an den Radius des Behälterbodens angepasst werden, um sogenannte Dreckecken zu reduzieren.
› Minimale Ansammlung von Produkt auf der Kugel
› Verbesserung der Durchmischung des Produktes in Rührwerksbehälter
› Verminderung von Auskristallisation und Zusammenbacken des Produktes
› Vermeidung von Probenverfälschungen
Totraumfrei
Die üblichen Toträume zwischen Kugel und Gehäuse werden durch Dichthalbschalen ausgefüllt und verhindern das Produktreste in den Toträumen auskristallisieren, zusammenbacken und somit die Funktion beeinträchtigen.
› Sauberes, unverfälschtes Produkt
› Keine Ablagerung von teuren Produkten im Gehäuse
Angefedertes Dichtsystem
Die Anfederung bewirkt ein kontrolliertes Nachstellen der Dichtung bei Verschleiß, erhöht so die Standzeit der Armatur und sorgt für ein annähernd gleiches Drehmoment bei unterschiedlichen Temperaturen.
Bedingt durch unterschiedliche Wärmeausdehnung von metallischen Werkstoffen und den bevorzugt verwendeten Dichtschalen aus PTFE und ähnlichen Kunststoffen können die Drehmomente nicht angefederter Hähne so hoch werden, dass sie schlimmstenfalls blockieren und somit nicht mehr geöffnet oder geschlossen werden können
› Verlängerte Standzeit
› Gleiches Drehmoment bei unterschiedlichen Temperaturen

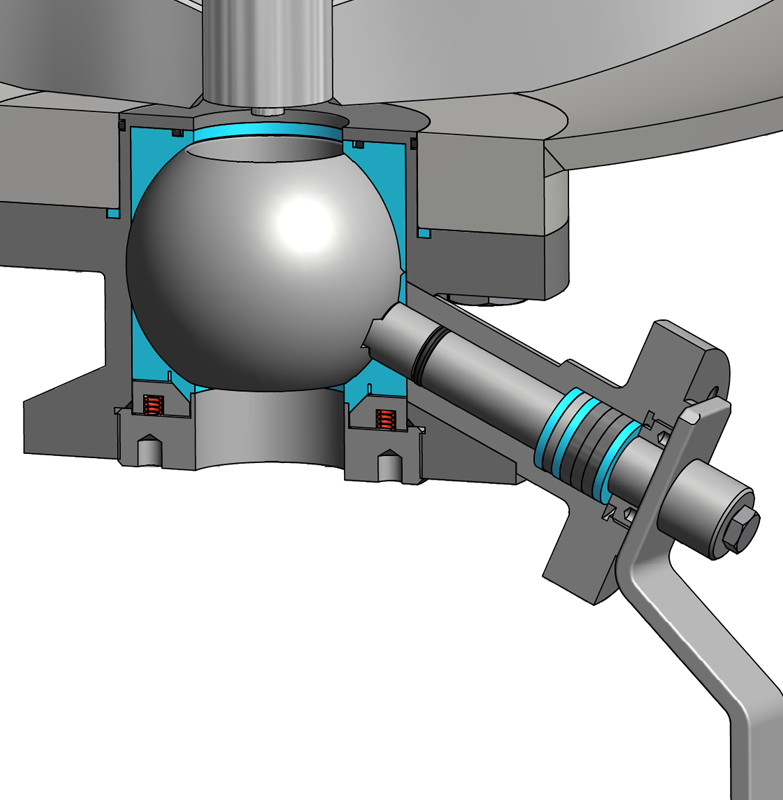

Schräg angeordnete Schaltwelle
Für eine problemlose Automatisierung des Kugelhahns sowie einfachen Isolation des Behälters, aufgrund des vom Behälter weiter entfernt liegenden Antriebsanschlusses.
› einfache Automatisierung
› einfache Isolation des Behälters
› Kugel schließt bündig mit Behälterinnenboden ab

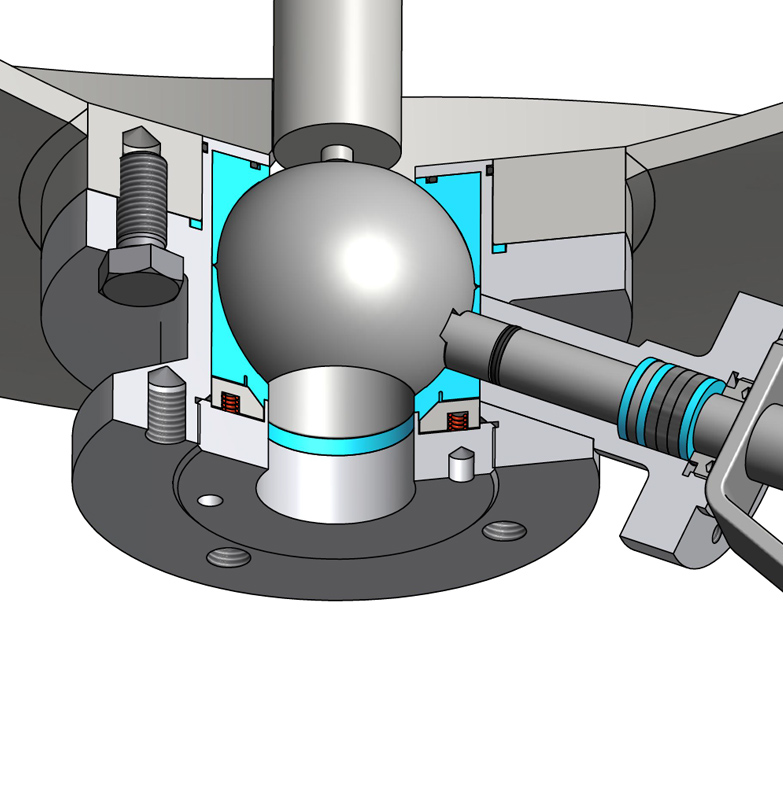

Direkte Anflanschung
Der Kugelhahn wird direkt über Schrauben oder Stehbolzen am Behälterblockflansch montiert.
› direkte, einfache Montage des Kugelhahns an Behälterblockflansch
Unsere Typenauswahl
Bodenablass-Kugelhähne von ATEC stehen für eine sumpfarme und totraumfreie Konstruktion. Sie sind besonders für die Anwendung in den Bereichen Chemie, Pharma, Nahrungsmittel und Kosmetik geeignet.
FAQ
Der Typ BS ist die robuste Schwerlast-Ausführung in der ATEC Bodenablass-Baureihe. Er ist vakuumgeeignet und für einen Temperaturbereich von −196 °C bis +500 °C ausgelegt. Für Standardanwendungen sind Drücke bis 25 bar abgedeckt; für Hochdruckanwendungen sind höhere Drücke auf Anfrage realisierbar. Die Dichtheit wird nach EN 12266-1 Leckrate A sowie API 598 geprüft – den strengsten Normen für industrielle Absperrarmaturen. Der Antriebsaufbau entspricht ISO 5211, was eine normgerechte Automatisierung mit handelsüblichen Antrieben ermöglicht. Behälterseitig erfolgt der Anschluss nach DIN 28117/28140 oder ASME B16.5.
Der Typ BS ist speziell für Medien konzipiert, die zum Aushärten, Auskristallisieren, Polymerisieren oder Zusammenbacken neigen und damit herkömmliche Armaturen blockieren können. Einsetzbar ist er für Gase, Flüssigkeiten, Emulsionen, Suspensionen, Sirup, Pasten, Granulate, Pulver und Puder. Zwei Konstruktionsmerkmale machen das möglich: Erstens füllen Dichthalbschalen die Toträume zwischen Kugel und Gehäuse vollständig aus, sodass sich dort keine Produktreste festsetzen können. Zweitens schließt die Kugel dank der schräg angeordneten Schaltwelle bündig mit der Behälterinnenwand ab – die Einschubkontur lässt sich zudem an den Radius des Behälterbodens anpassen, um Dreckecken zu eliminieren. Typische Einsatzbranchen sind Chemie, Spezialchemie, Pharma, Nahrungsmittel, Kosmetik und Agrarindustrie an Rührwerkstanks, Reaktoren, Filtertrocknern/Vakuumtrocknern und Transportbehältern.
Der Typ BS ist im gesamten ATEC-Werkstoffspektrum erhältlich – von rostfreien Edelstählen über Duplex, Super Duplex und Nickelbasislegierungen bis hin zu Titan, Zirconium und Tantal (vollständige Liste mit EN-Nummern siehe Übersichtsseite). Im Standard kommen 1.4404 (316L) und 1.4571 (316Ti) zum Einsatz; alle weiteren Werkstoffe sind auf Anfrage verfügbar. Bei den Kugeldichtungen reicht die Auswahl von PTFE, PTFE/GF, PTFE/Kohle und TFM bis hin zu PEEK, PEEK/GF, imprägnierter Kohle und metallisch dichtenden Ausführungen für Hochdruck und abrasive Bedingungen. O-Ringe sind in Viton (FKM), EPDM, FEP-Viton, FEP-Silikon und Kalrez (FFKM) erhältlich. Dichtungswerkstoffe mit FDA-Konformität sowie nach EU-Verordnung 1935/2004 sind ebenfalls verfügbar.
Der Typ BS verfügt über mehrere sicherheits- und qualitätsrelevante Zulassungen. Die TA-Luft-Zulassung (Technische Anleitung zur Reinhaltung der Luft) bescheinigt, dass die Spindelabdichtung die strengen deutschen Emissionsgrenzwerte für flüchtige organische Verbindungen einhält – eine Pflichtanforderung in der Chemie- und Prozessindustrie. Die Bescheinigung der Nichtrelevanz nach ATEX/34/EU erlaubt den Einsatz in explosionsgefährdeten Bereichen (Ex-Zonen). Für Lebensmittel- und Pharmaprozesse sind Dichtungswerkstoffe mit FDA-Konformität sowie nach EU-Verordnung 1935/2004 (Lebensmittelkontaktmaterialien) erhältlich. Ergänzend ist eine Antistatik-Ausführung sowie ein Fire-Safe Design verfügbar. Damit ist der Typ BS für sämtliche regulierten Prozessumgebungen – von der Pharmafertigung über die Spezialchemie bis hin zur explosionsgefährdeten Produktionsanlage – einsetzbar und zulassungskonform.
Da ATEC Konstruktion und Produktion vollständig inhouse betreibt, sind weitreichende Sonderanfertigungen mit kurzen Lieferzeiten realisierbar. Drei konkrete Beispiele aus der Praxis verdeutlichen die Bandbreite: Der Typ CIP (DN 100/80) ist mit beheizbarem Blockflansch, Spülanschlüssen nach DIN 11851, TA-Luft-Zertifizierung, Antistatik-Ausrüstung, öl- und fettfreier Ausführung sowie medienberührenden Oberflächen mit Ra < 0,3 µm für hochreine Prozesse ausgestattet. Der Typ Schnellverschluss (DN 125/80) ermöglicht durch eine Klemmverbindung eine besonders schnelle Demontage – ideal für häufige Wartungs- oder Reinigungszyklen. Der Typ Krustenbrecher (DN 300/250) verfügt über eine Kugel mit integrierten Spitzen, die beim Öffnungsvorgang abgelagerte Produktkrusten mechanisch aufbrechen – eine Lösung für Medien, die beim Stillstand zu starker Verkrustung neigen. Darüber hinaus sind PTFE-Adapter für Laborflaschen (GL nach DIN 168), Heizmäntel, Halsverlängerungen sowie sämtliche Auslaufanschlüsse nach DIN- und ASME-Normen realisierbar. Weitere Informationen und das technische Datenblatt finden Sie auf www.atec-armaturen.de.
