Der Bodenablass-Kugelhahn Typ BL ist eine leichte, platzsparende Sandwich-Bauweise-Lösung für Nennweiten bis DN100. Im Vergleich zu Kolbenbodenablassventile überzeugt er durch seine kompakte Bauweise und ein geringes Gewicht.
Dank seiner totraumfreien und sumpfarmen Konstruktion eignet sich der Bodenauslauf-Kugelhahn ideal für anspruchsvolle Medien, die bei Ablagerung im Gehäuse aushärten und Ventile blockieren könnten. Die schräge Schaltwellen-Anordnung sorgt dafür, dass die Kugel bündig mit dem Behälterboden abschließt, wodurch Ablagerungen minimiert werden.
Das angefederte Dichtungssystem unseres Bodenablassventil gewährleistet eine lange Lebensdauer sowie eine zuverlässige Abdichtung, selbst bei Temperaturschwankungen und Verschleiß. Zudem sind individuelle Sonderanfertigungen möglich – für maßgeschneiderte Lösungen, die perfekt auf spezifische Prozessanforderungen abgestimmt sind.
Technische Daten
Vorteile

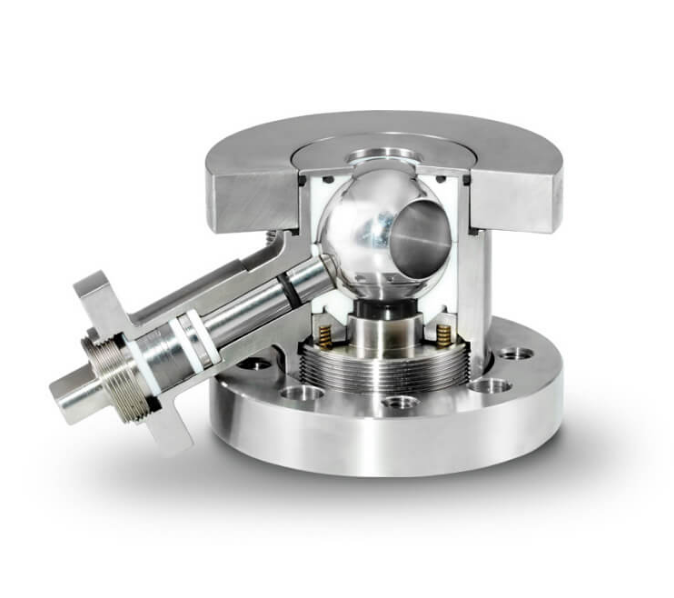

ATEC Bodenablass Kugelhahn Typ_BL
Sumpfarm
Durch die schräg angeordnete Schaltwelle sowie Einschub des Kugelhahns in den Behälterblockflansch, schließt die Kugel bündig mit der Behälterinnenwand ab. Für einen nahtlosen, bündigen Anschluss, kann die Kontur des Kugelhahn- Einschubs an den Radius des Behälterbodens angepasst werden, um sogenannte Dreckecken zu reduzieren.
› Minimale Ansammlung von Produkt auf der Kugel
› Verbesserung der Durchmischung des Produktes in Rührwerksbehälter
› Verminderung von Auskristallisation und Zusammenbacken des Produktes
› Vermeidung von Probenverfälschungen
Totraumfrei
Die üblichen Toträume zwischen Kugel und Gehäuse werden durch Dichthalbschalen ausgefüllt und verhindern das Produktreste in den Toträumen auskristallisieren, zusammenbacken und somit die Funktion beeinträchtigen.
› Sauberes, unverfälschtes Produkt
› Keine Ablagerung von teuren Produkten im Gehäuse
Angefedertes Dichtsystem
Die Anfederung bewirkt ein kontrolliertes Nachstellen der Dichtung bei Verschleiß, erhöht so die Standzeit der Armatur und sorgt für ein annähernd gleiches Drehmoment bei unterschiedlichen Temperaturen.
Bedingt durch unterschiedliche Wärmeausdehnung von metallischen Werkstoffen und den bevorzugt verwendeten Dichtschalen aus PTFE und ähnlichen Kunststoffen können die Drehmomente nicht angefederter Hähne so hoch werden, dass sie schlimmstenfalls blockieren und somit nicht mehr geöffnet oder geschlossen werden können
› Verlängerte Standzeit
› Gleiches Drehmoment bei unterschiedlichen Temperaturen

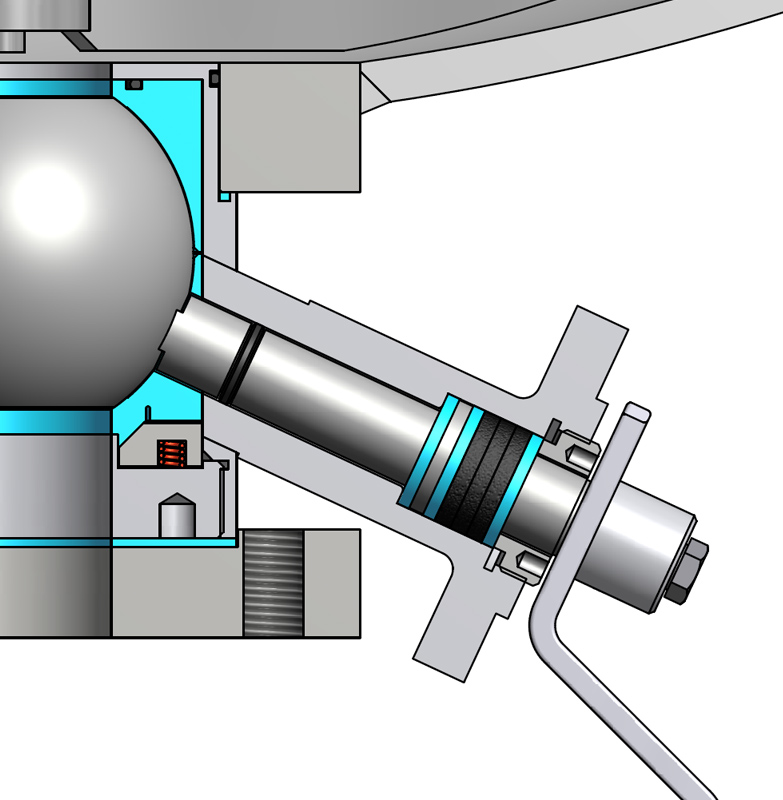

Schräg angeordnete Schaltwelle
Für eine problemlose Automatisierung des Kugelhahns sowie einfachen Isolation des Behälters, aufgrund des vom Behälter weiter entfernt liegenden Antriebsanschlusses.
› einfache Automatisierung
› einfache Isolation des Behälters
› Kugel schließt bündig mit Behälterinnenboden ab

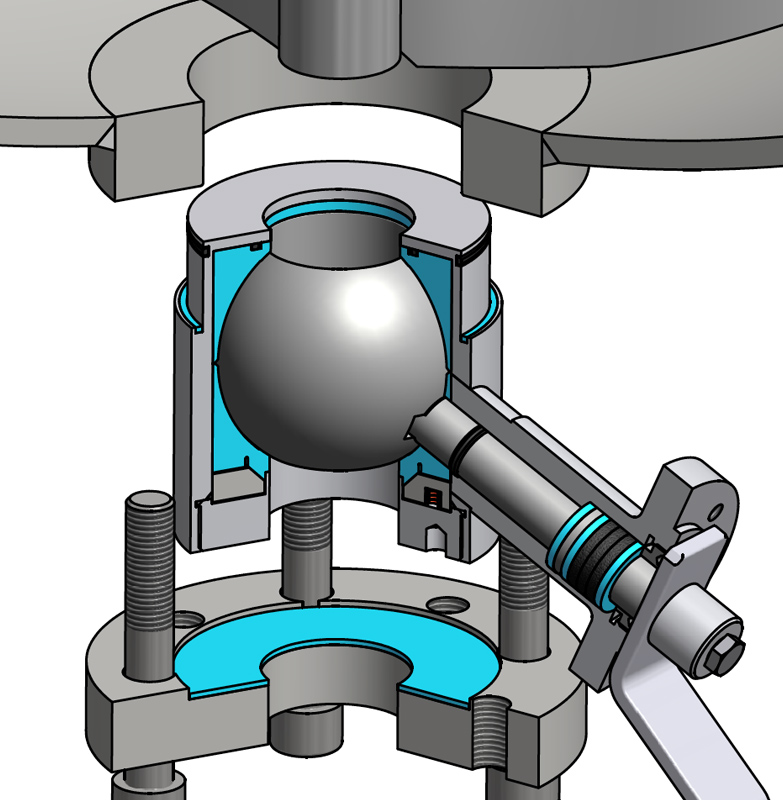

Zwischenflansch Ausführung
Der Kugelhahn wird in den Behälterblockflansch geschoben und durch eng am Gehäuse vorbeigehende Schrauben über einen Anzugsflansch montiert. Diese Konstruktion gewährleistet eine kompakte, leichte und kurze Bauweise.
› leichte Bauweise
› kurze Baulänge

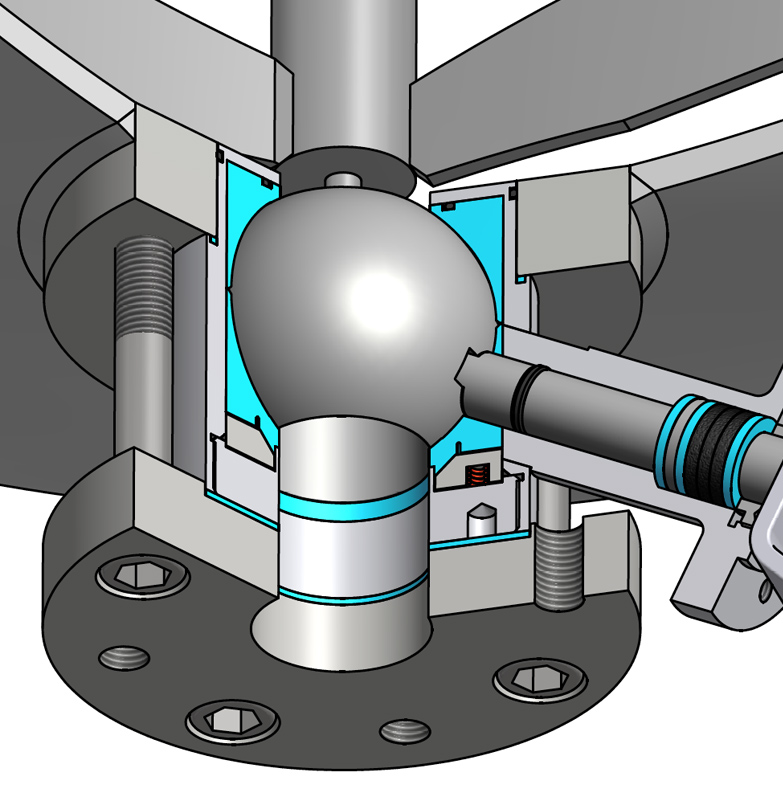

ATEC Kombi-Anzugsflansch
Im Gegensatz zu einem Standard Anzugsflansch ermöglicht der ATEC Kombianzugsflansch eine einfachere Demontage der Rohrleitung. Während der Kugelhahn im Behälterblockflansch montiert bleibt, kann die Weiterleitungsrohrleitung entfernt werden. Der Kombianzugsflansch besitzt zwei Lochkreise – Einen Lochkreis zur Befestigung des Kugelhahns am Behälter- Blockflansch, den zweiten Lochkreis für die Weiterleitung an die Rohrleitung.
› Einfache Demontage der Rohrleitung
› Kugelhahn bleibt im Behälter montiert bei Demontage der Rohrleitung
Unsere Typenauswahl
Bodenablass-Kugelhähne von ATEC stehen für eine sumpfarme und totraumfreie Konstruktion. Sie sind besonders für die Anwendung in den Bereichen Chemie, Pharma, Nahrungsmittel und Kosmetik geeignet.
FAQ
Der Typ BL ist die kompakte Leichtbau-Ausführung in der ATEC Bodenablass-Baureihe und deckt Nennweiten von DN 15 bis DN 100 ab. Er ist für Betriebsdrücke bis 25 bar Überdruck ausgelegt, vakuumgeeignet und bewältigt Temperaturen von −50 °C bis +500 °C – für höhere Temperaturen und Drücke sind individuelle Auslegungen auf Anfrage möglich. Die Dichtheit wird nach EN 12266-1 Leckrate A sowie API 598 geprüft. Der Antriebsaufbau entspricht ISO 5211 für normgerechte Automatisierung. Behälterseitig erfolgt der Anschluss über einen Blockflansch nach DIN 28117/28140 oder ASME B16.5, auslaufseitig über den charakteristischen Kombinations-Anzugsflansch.
Der Kombinations-Anzugsflansch ist ein konstruktives Alleinstellungsmerkmal des Typ BL. Er übernimmt eine Doppelfunktion: Einerseits dient er zur Befestigung des Kugelhahns am Behälterblockflansch (erster Lochkreis), andererseits gleichzeitig als Weiterleitungsflansch für die anschließende Rohrleitung (zweiter Lochkreis). Der entscheidende praktische Vorteil: Bei Wartungs- oder Reinigungsarbeiten kann die Rohrleitung demontiert werden, während der Kugelhahn im Behälterblockflansch montiert bleibt. Das spart Zeit, vermeidet unnötige Eingriffe in den Behälter und senkt den Wartungsaufwand erheblich – besonders relevant in Prozessen mit häufigen Reinigungs- oder Produktwechselzyklen.
Der Typ BL ist im gesamten ATEC-Werkstoffspektrum erhältlich – von rostfreien Edelstählen über Duplex, Super Duplex und Nickelbasislegierungen bis hin zu Titan, Zirconium und Tantal (vollständige Liste mit EN-Nummern siehe Übersichtsseite). Im Standard kommen 1.4404 (316L) und 1.4571 (316Ti) zum Einsatz; alle weiteren Werkstoffe sind auf Anfrage verfügbar. Die Kugeldichtungsoptionen umfassen PTFE, PTFE/GF, PTFE/Kohle, TFM, PEEK, PEEK/GF, imprägnierte Kohle sowie metallisch dichtende Ausführungen. O-Ringe sind in Viton (FKM), EPDM, FEP-Viton, FEP-Silikon und Kalrez (FFKM) erhältlich. Für Pharma- und Lebensmittelanwendungen sind Dichtungswerkstoffe mit FDA-Konformität verfügbar; für Laboranwendungen gibt es einen PTFE-Adapter für Laborflaschen GL nach DIN 168.
Der Typ BL ist mit einer TA-Luft-konformen Spindelpackung erhältlich, die die deutschen Emissionsgrenzwerte für flüchtige organische Verbindungen einhält – eine Anforderung, die in der Chemie- und Prozessindustrie häufig verbindlich vorgeschrieben ist. Die Bescheinigung der Nichtrelevanz nach ATEX/34/EU erlaubt den Einsatz in explosionsgefährdeten Bereichen (Ex-Zonen). Ergänzend steht eine Antistatik-Ausführung zur Verfügung, die elektrostatische Aufladung ableitet und den sicheren Einsatz bei brennbaren oder explosiven Medien ermöglicht. Weitere sicherheits- und prozessrelevante Optionen sind Heizmantel, Spülanschlüsse und Halsverlängerungen. Da der Anpressdruck auf die Kugel über die Anzahl der Federn individuell einstellbar ist, lässt sich das Dichtsystem exakt auf die spezifischen Prozessanforderungen abstimmen.
ATEC realisiert für den Typ BL anwendungsspezifische Sonderausführungen mit kurzen Lieferzeiten, da Konstruktion und Fertigung vollständig inhouse erfolgen. Drei Praxisbeispiele zeigen die Bandbreite: Der Standard-Aufbau Typ BL besteht aus dem Dreiteiler Behälterblockflansch, Bodenablass-Kugelhahn und Kombinations-Anzugsflansch als aufeinander abgestimmte Einheit – ideal für eine kompakte, platzsparende Integration. Der Typ Probenahme kombiniert eine spezielle Probenahme-Kugel mit Heizmantel, Spülmöglichkeit am Kombinations-Anzugsflansch sowie verlängertem Hals und Schaltwelle – für Prozesse, bei denen repräsentative, unverfälschte Probeentnahmen direkt am Behälterboden erforderlich sind. Der Typ Milchrohranschluss ist mit schräger Schaltwelle für die platzsparende Montage eines pneumatischen Antriebs sowie einem Auslaufanschluss über Milchrohrgewinde nach DIN 11851 ausgestattet – typisch für Lebensmittel-, Pharma- oder Kosmetikanwendungen mit CIP/SIP-Anforderungen. Alle Auslaufanschlüsse sind wahlweise nach DIN- oder ASME-Normen ausführbar. Weitere Informationen und das technische Datenblatt finden Sie auf www.atec-armaturen.de.
